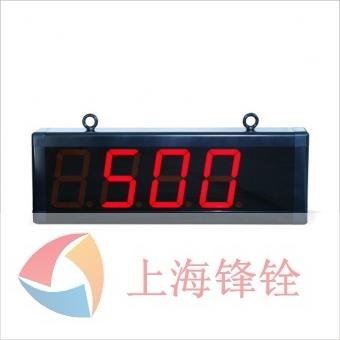

SWP-B12系列馬賽克模擬顯示器，適用于各種大型馬賽克模擬屏的數碼顯示，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制。安裝方便，維護簡單，與控制開關、轉換開關、起動按鈕、控制按鈕、端子排、光字牌等配接，可組成模擬顯示系統屏。可廣泛應用于電力、交通、煤炭、自來水、污水處理等領域，作為集中控制室、調度室、生產現場的監控、操作、模擬顯示或調度管理之用。
一. 主要特點 ●卓越的性能 ●可靠、穩定性好 ●最優性能價格比 ●強EMC抗干擾性 ●全新的結構 ●高強度、精致外觀 ●模塊化設計模式 ●SMT生產工藝 ●友好的界面 ●操作簡單方便 ●全可切信號輸入 ●多種輸出方式選擇二. 技術規格輸入信號 模擬量 熱 電 偶：標準熱電偶──B、S、K、.E、J、T、WRe等電 阻：標準熱電阻──Pt100.1、Pt100、Cu50、遠傳壓力電阻等電 流：0～10mA、4～20mA、0～20mA等──輸入阻抗≤250?電 壓：0～5V、1～5V等──輸入阻抗≥250k?測量范圍 -1999 ～ 9999 字測量精度 0.2％FS ±1字分 辨 率 1、0.1、0.01或0.001字溫度補償 -10 ～ 60 ℃ 顯示方式 -1999 ～ 9999 測量值顯示 LED工作狀態顯示控制方式 位式ON / OFF 帶回差輸出信號 模擬量輸出 DC 0～10mA(負載能力≤750?) DC 4～20mA(負載能力≤500?) DC 0～5V (輸出能力≤250?) DC 1～5V (輸出能力≤250?) 通訊輸出 接口方式──標準串行雙向通信接口：RS -485 , RS-232C , RS-422等波 特 率──300～9600bps 內部自由設定 3 饋電輸出 DC 24 V , 負載能力≤30 mA 參數設定 ·面板輕觸式按鍵數字設定 ·參數設定值密碼鎖定 ·參數設定值斷電后永久保存聯機通訊 通訊接口為二線制、三線制或四線制（如RS-485、RS-232C、RS-422等），波特率300～9600bps 使用環境 環境溫度 0～50℃ 相對濕度 ≤85%RH 供電電壓 常 規 型 ·DC 9～18V電源供電功 耗 ·≤0.5W 結 構 標準卡入式重 量 ·120 G
|
|||||||||||||||||||||||||||||
