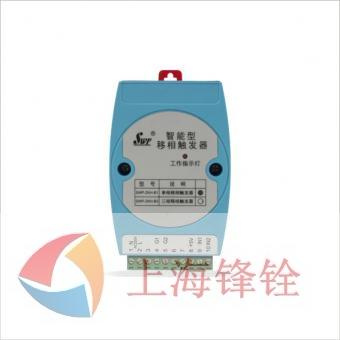

SWP-ZKH系列移相觸發器采用光電隔離技術，具有可靠性高、體積小、安裝方便的特點，無需外接變壓器，使用方便?？蓮V泛應用于工業領域的電壓、電流調節，適用于電阻性負載、電感性負載、變壓器一次測及各種整流裝置等，適用于惡劣的環境。
器.jpg)
規 格
說 明
電 源
1、2端為85~260VAC供電電源端（單相移相觸發器供電電源）
輸 出
4、5端為移相觸發控制輸出端
輸 入
8、9、10端為控制信號輸入端
·電位器信號輸入接于8、9、10（電位器值在1K~10K之間，中間抽頭接于9）
·電壓信號輸入接于9、10（9+、10-，電壓信號為1~5V）
·電流信號輸入接于9、10（9+、10-，當電流信號為4~20mA時，輸入端9、10
應并接一個250Ω/0.25W電阻）
額定輸入電壓
三相380V、50Hz特殊電壓要求可定制
可觸發可控硅
額定電流
5A~8000A
負載性質
阻性、一般感性、純感性、變壓器一次側、二次側、電感線圈等大電感負載
輸入控制信號
4~20mA、1~5V、手動電位器控制
安裝方式
標準DIN導軌安裝
功耗（典型值）
1.2W
接 口
插入式螺絲接線端子
外型尺寸
71×111×28mm
使用環境
海拔不超過3000米
環境溫度
-30℃~55℃
相對濕度
≤85RH
運行地點無導電及爆炸性塵埃，無腐蝕金屬及破壞絕緣的氣體或蒸汽
無劇烈震動和沖擊
型 號
代 碼
說 明
SWP-ZKH
-□
智能型移相觸發器
儀表功能
B1
單相移相觸發器
B3
三相移相觸發器
