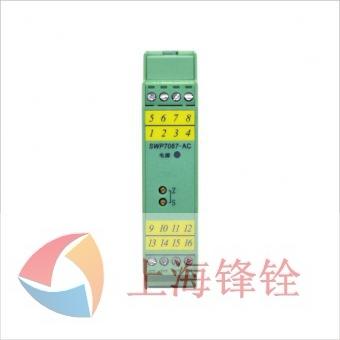

SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
|
規格參數
|
說 明
|
|
電源
|
AC85V～265V
|
|
電源功耗
|
（20mA輸出時）：
≤1.8W（SWP7047-AC） ≤2.0W（SWP7048-AC）
≤2.4W（SWP7035-AC） ≤2.4W（SWP7148-AC）
≤3.2W（SWP7036-AC） ≤3.2W（SWP7049-AC）
|
|
現場信號
|
輸入電流：4～20mADC 或 輸入電壓：1～5VDC
配電電壓/電流：≥16V/20mA（配電回路開路時，最大配電電壓26V；正常配電工作電流≤25mA）
|
|
控制室信號
|
輸出電流：4～20mADC，負載電阻：0～800Ω
輸出電壓：1～5VDC，輸出阻抗：<10Ω，輸出負載：≥10KΩ
|
|
電源保護
|
電源反向保護
|
|
輸出精度
|
0.2%F.S
|
|
溫度漂移
|
0.01%F.S/10℃
|
|
儀表結構
|
ABS塑殼結構
|
|
適用現場設備
|
二線制、三線制變送器、電流源信號/電壓輸出設備
|
|
型號規格
|
附加碼
|
說 明
|
||
|
SWP7047-AC
|
/□
|
|
一進一出
|
4～20mA輸入
|
|
SWP7035-AC
|
/□
|
/□
|
一進二出
|
|
|
SWP7036-AC
|
/□
|
/□
|
二進二出
|
|
|
SWP7048-AC
|
/□
|
|
一進一出
|
1～5 V輸入
|
|
SWP7148-AC
|
/□
|
/□
|
一進二出
|
|
|
SWP7049-AC
|
/□
|
/□
|
二進二出
|
|
|
通道1輸出類型
|
/I
|
|
通道1：4～20mA輸出
|
|
|
/V
|
|
通道1：1～5 V 輸出
|
||
|
通道2輸出類型
|
/I
|
通道2：4～20mA輸出
|
||
|
/V
|
通道2：1～5 V 輸出
|
|||
