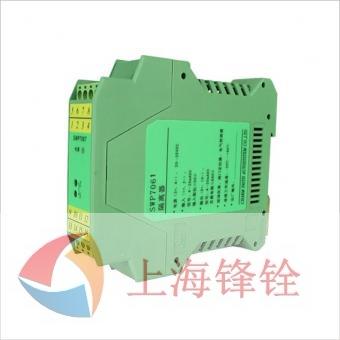

SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
|
型號規格
|
附加碼
|
說 明
|
||
|
SWP7061
|
/□
|
|
一進一出
|
信號輸入：
0～1KΩ，4～20mA，0～20mA
1～5V，0～5V，0～10V，0～100mV
|
|
SWP7062
|
/□
|
/□
|
一進二出
|
|
|
SWP7063
|
/□
|
/□
|
二進二出
|
|
|
通道1輸出類型
|
/I
|
|
信號輸出：
4～20mA，0～20mA
1～5V，0～5V，0～10V
|
|
|
/V
|
|
|||
|
通道2輸出類型
|
/I
|
|||
|
/V
|
||||
|
規格參數
|
說 明
|
|
電源
|
20～35VDC
|
|
電源功耗
|
24V供電，20mA輸出時：
≤1.5W（SWP7061）
≤2.8W（SWP7062）
≤3.0W（SWP7063）
|
|
現場信號
|
輸出電流：4～20mA，0～20mA
負載電阻：≤450Ω
輸出電壓：1～5V，0～5V，0～10V
輸出阻抗：<10Ω
輸出負載：≥10KΩ
|
|
控制室信號
|
輸入電流：4～20mA，0～20mA
輸入電壓：1～5V，0～5V，0～10V
輸入電阻：0～1KΩ
|
|
電源保護
|
電源反向保護
|
|
輸出精度
|
0.2%F.S
|
|
溫度漂移
|
0.01%F.S/℃
|
|
儀表結構
|
尼龍塑殼結構
|
|
適用現場設備
|
二線制閥門定位器、電氣轉換器等
|
