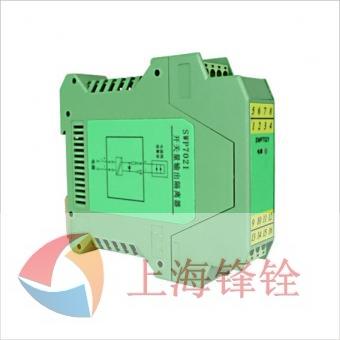

SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
|
規格參數
|
說 明
|
|
電源
|
20～35VDC
|
|
開路電壓
|
26V
|
|
驅動電流35mA時
輸出電壓
|
≥12V
|
|
電源功耗
|
（24V供電，20mA輸出時）：
≤1.6W（SWP7021） ≤2.0W（SWP7023） ≤2.9W（SWP7025）
≤3.2W（SWP7022） ≤4.0W（SWP7024） ≤5.8W（SWP7026）
≤1.8W（SWP7121） ≤2.1W（SWP7123） ≤3.0W（SWP7125）
|
|
電源保護
|
電源反向保護
|
|
危險區信號
|
開路電壓：
26V（SWP7021、SWP7022、SWP7121）
24V（SWP7023、SWP7024、SWP7123、SWP7025、SWP7026、SWP7125）
|
|
電流35mA時輸出電壓≥12V
|
|
|
安全區信號
|
輸入開關閉合，向儀表供電
輸入開關斷開，不向儀表供電
|
|
響應時間
|
≤100ms
|
|
儀表結構
|
尼龍塑殼結構
|
|
重量
|
約150g
|
|
適用現場設備
|
電磁閥、聲光報警器等小功率設備
|
|
型號規格
|
說 明
|
|
|
SWP7021
|
一進一出
|
信號輸入：干接點輸入
信號輸出：Imax=35mA，12V＜Uo＜24V
|
|
SWP7022
|
二進二出
|
|
|
SWP7121
|
一進一出
|
|
|
SWP7023
|
一進一出
|
信號輸入：干接點輸入
信號輸出：Imax=45mA，12V＜Uo＜24V
|
|
SWP7024
|
二進二出
|
|
|
SWP7123
|
一進一出
|
|
|
SWP7025
|
一進一出
|
信號輸入：干接點輸入
信號輸出：Imax=60mA，12V＜Uo＜24V
|
|
SWP7026
|
二進二出
|
|
|
SWP7125
|
一進一出
|
|
