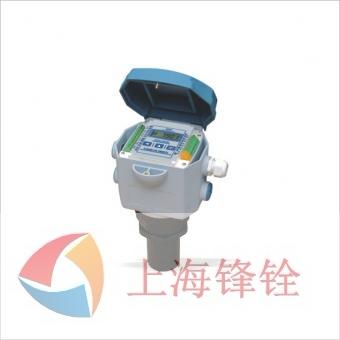

SWP-TD3000超聲波液(物)位計是引進加拿大先進技術，由微處理器控制的數字液(物)位儀表。在測量中脈沖超聲波由傳感器(換能器)發出，聲波經被測介質表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測介質的距離。SWP-TD3000超聲波液(物)位計內置自動功率調整，增益控制，溫度補償，抑制干擾回波的功能，保證測量結果的真實與準確。可廣泛用于水、污水、水泥、酸堿、煤粉、泥漿、酒類、飲料、制藥等多種工況環境。
|
型 號
|
代 碼
|
說 明
|
||||||||
|
SWP-TD3000
|
□
|
□
|
□
|
□
|
-□
|
□
|
□
|
□
|
□
|
SWP-TD3000系列超聲波物位儀
|
|
顯示
|
C
E
|
|
|
|
|
|
|
|
|
LCD顯示
LED顯示
|
|
功能
|
M
C
|
|
|
|
|
|
|
|
液位計（默認可省略）
明渠流量計
液位差計
|
|
|
結構
|
D
P
|
|
|
|
|
|
|
一體機（默認可省略）
分體壁掛式
分體盤裝式
|
||
|
接線方式
|
2
3
4
|
|
|
|
|
|
二線制
三線制
四線制
|
|||
|
測量量程
|
3
5
8
12
15
|
|
|
|
|
3米
5米
8米
12米
15米（特殊訂貨可達20米）
|
||||
|
供電電源
|
6
5
|
|
|
|
24V DC
220V AC
|
|||||
|
安裝連接
|
6
5
8
9
0
|
|
|
標準M66×2螺紋連接（標配安裝螺母）
法蘭連接DN50
法蘭連接DN65
法蘭連接DN100
法蘭連接 特殊要求定做，文字注明規格
|
||||||
|
輸出信號
|
B
E
R
|
|
標準4~20mA
4~20mA+繼電器（高、低點）
RS485通訊
|
|||||||
|
探頭材質
（與介質不接觸）
|
8
9
|
標準
PTFE（耐強酸、強堿、鹽腐蝕）
|
||||||||
