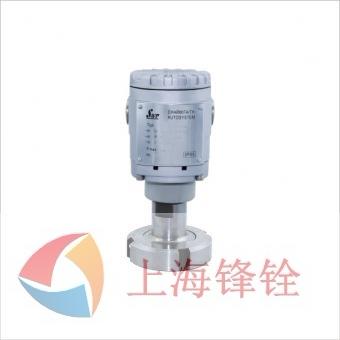

SWP-T20系列壓力變送器采用具有國際先進水平的陶瓷壓力傳感器或擴散硅壓力傳感器，配合高精度電子測量元件，經嚴格的公益過程裝配而成。采用無中介液的干式傳感器，充分發揮了陶瓷傳感器的技術優勢，使壓力變送器具有優異的技術性能。它抗過載、抗沖擊、耐腐蝕能力強，穩定性高，并有很高的測量精度。采用擴散硅壓力傳感器的產品，壓力測量范圍更廣，6MPa以上現場壓力測量環境中使用尤為適宜。
|
規 格
|
說 明
|
||
|
工作電壓
|
12.5~30 VDC
|
||
|
測量
范圍
|
相對壓力
|
最大0.0~40.0MPa 最小0.0~1.0kPa
|
|
|
絕對壓力
|
最大0.0~40.0MPa 最小0.0~1.0kPa
|
||
|
負絕對壓力
|
最大-0.1~+2.0MPa 最小-2.0~+2.0kPa
|
||
|
輸出信號
|
4~20mA（二線）
|
||
|
溫度補償范圍
|
-19.9℃~+19.9℃
|
||
|
精度等級
|
0.1、0.2、0.5
|
||
|
位置影響
|
安裝位置不影響零點
|
||
|
溫度影響
|
±0.15%FA/10K
|
||
|
穩定性
|
優于0.1%FS/年
|
||
|
允許與被測介質接觸
部件的材料
|
測量膜片
|
氧化鋁陶瓷
|
|
|
不銹鋼316L
|
|||
|
過程連接件
|
不銹鋼316L
|
||
|
不銹鋼1Cr18Ni9Ti
|
|||
|
哈氏合金C
|
|||
|
密封材料
|
氟橡膠
|
||
|
丁腈橡膠
|
|||
|
聚四氟乙烯
|
|||
|
允許溫度
|
正常工作溫度
|
-30~+70℃
|
|
|
介質溫度
|
-30~+80℃（短時可達130℃）
|
||
|
貯存溫度
|
-30~+80℃
|
||
|
出線方式
|
具有180°雙側出線口
|
||
|
螺紋M20×1.5
|
|||
|
配標準的密封電纜接頭
|
|||
