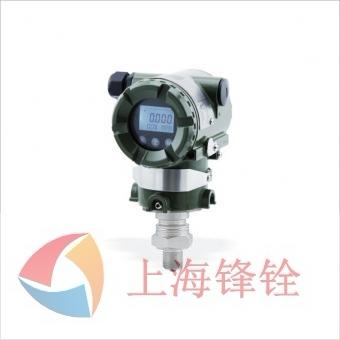

SWP-ST61ETA/ETG系列直接安裝式絕對壓力/壓力變送器，是以微處理器為核心的現場壓力測量儀表。廣泛用于液體、氣體或蒸汽的液位、壓力的測量。
◎精度+ -0.2%F.S.
◎量程比50:1或15：1
◎具有自診斷和遠程功能
◎具有紅外無線設置功能
◎執行HART協議
一、通用技術參數
|
規格參數
|
說 明
|
|
供電電源
|
12-45VDC。
|
|
輸出信號
|
二線制4～20mA DC帶數字通訊（HART協議）輸出。
|
|
內置顯示器（選配）
|
LCD顯示數值、數位、單位和棒狀圖。
|
|
自診斷功能
|
放大器故障、膜盒故障，設置故障，環境溫度報警、壓力/靜壓報警等。
|
|
工作溫度
|
-40～85ºC。
|
二、傳感器類型
|
型號
|
TA
|
TG
|
測量范圍
|
測量量程
|
最大工作壓力
|
精度/穩定性
|
|
3
|
○
|
○
|
-7.5～7.5kPa
|
1.3～7.5kPa
|
量程上限壓力
|
量程的±0.2%/
每年最大偏差為
量程的±0.2%
|
|
4
|
○
|
○
|
-37.4～37.4kPa
|
6.2～37.4 kPa
|
||
|
5
|
○
|
○
|
-100～186.8kPa
|
31.1～186.8kPa
|
||
|
6
|
○
|
○
|
-100～690kPa
|
117～690kPa
|
||
|
7
|
○
|
○
|
-100～2068kPa
|
345～2068kPa
|
||
|
8
|
○
|
○
|
-100～6890kPa
|
1170～6890kPa
|
||
|
9
|
×
|
○
|
-100～20680kPa
|
3480～20680kPa
|
注：傳感器型號“○”表示支持;“×”表示不支持
