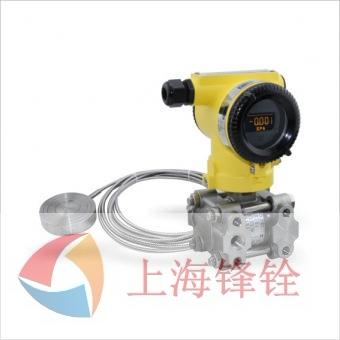

SWP-ST61RD/RG系列遠傳壓力/差壓變送器，是以微處理器為核心的現場壓力測量儀表。廣泛用于液體、氣體或蒸汽的液位、壓力的測量。
◎精度+ -0.1%F.S.
◎量程比50:1或15：1
◎具有自診斷和遠程功能
◎具有紅外無線設置功能
◎執行HART協議
一、通用技術參數
|
規格參數
|
說 明
|
|
供電電源
|
9-45VDC。
|
|
輸出信號
|
二線制4～20mA DC帶數字通訊（HART協議）輸出。
|
|
內置顯示器（選配）
|
OLED顯示數值、數位、單位和棒狀圖。
|
|
自診斷功能
|
放大器故障、膜盒故障，設置故障，環境溫度報警、壓力/靜壓報警等。
|
|
工作溫度
|
-40～85ºC。
|
二、傳感器類型
|
傳感器型號
|
測量范圍
|
測量量程
|
最大工作壓力
|
精度穩定性
|
|
4
|
-37.4～37.4kPa
|
6.2～37.4 kPa
|
基型表額定壓力與遠傳密封裝置額定壓力的較小值
|
量程的±0.1%/每年最大偏差為量程的±0.1%
|
|
5
|
-100～186.8 kPa
|
31.1～186.8 kPa
|
||
|
6
|
-100～690 kPa
|
117～690 kPa
|
||
|
7
|
-100～2068 kPa
|
345～2068 kPa
|
