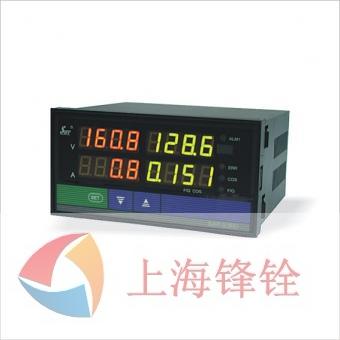

SWP-LED系列電量集中測量顯示控制儀用于測量采樣電壓和電流互感器信號，測量頻率，電壓和電流以及功率因數和單相有功功率。
規格
說明
輸出
接口
模擬量
0~10mA (負載電阻＜500Ω) 4~20mA(負載電阻≤500Ω)
0~5V（負載電阻≥250Ω） 1~5V（負載電阻≥250KΩ）
開關量
繼電器控制輸出—繼電器ON/OFF帶回差。AC 220V/3A； DC 24V/6A(阻性負載)
通訊接口
RS-485、RS-422、RS-232
通訊速率
1200、2400、4800、9600、19.2K
測量精度
±0.5% FS±1字
分辨率
±1字
電壓電流測量范圍
0~9999字
顯示方式
高亮度LED數碼顯示
控制/報警
可選擇2限控制或報警輸出，帶LED 指示
方式
控制（或報警）方式為繼電器ON/OFF帶回差（用戶可自由設定）
參數設定
面板輕觸式按鍵數字設定
使用
環境
環境溫度
0~50℃
相對濕度
≤85RH（避免強腐蝕氣體
供電電壓
常規型：AC 220V+10-15%（50Hz±2Hz）
特殊型：AC85~260V-開關電源
功耗
≤5W（220V線性電源供電）
≤4W（90~265V開關電源供電）
