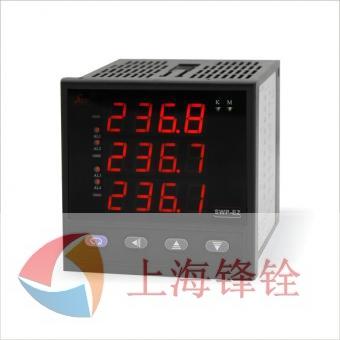

SWP-EZ93三相可編程智能電力儀表采用交流采樣技術，能分別測量電網中的電流，電壓，功率，功率因數等電參數，可通過面板硅膠按鍵設置內部參數。帶RS-485通訊接口,采用MODBUS RTU協議 ；也可將電量信號轉化成3路標準的直流模擬信號輸出，帶4路繼電器報警輸出。
|
規 格
|
說 明
|
|
|
功 能
|
·多種參數測量：電流/電壓/頻率/有功功率/無功功率/功率因數
·報警輸出功能:常開繼電器 ·高精度:0.5級
·變送（PV)輸出:DCV,DCI ·通訊功能：RS-485
|
|
|
電 源
|
85~265VAC 50/60Hz 100-300VDC
|
|
|
功率消耗
|
5VA
|
|
|
顯示類型
|
7段LED顯示[紅色]
|
|
|
精度等級
|
電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級
|
|
|
設定類型
|
前面板按鍵設定
|
|
|
輸入
|
標準值
|
電壓：100V，200V，300V，400V，500V 電流：1A，5A或由客戶指定
|
|
過載
|
電流：持續1.2倍，瞬時10倍/1秒 電壓：持續1.2倍，瞬時2倍/1秒
|
|
|
頻率
|
45~65HZ
|
|
|
輸出
|
繼電器
|
250VAC 5A
|
|
電流
|
0-20mADC,4-20mADC 負載≤500Ω
|
|
|
電壓
|
0-5VDC,1-5VDC 輸出能力≤250Ω
|
|
|
通訊
|
協議
|
MODBUS協議
|
|
波特率
|
1200，2400，4800，9600，19200bps
|
|
|
接口
|
RS485
|
|
|
報警輸出
|
帶回差報警輸出 ON/OFF 全量程
|
|
|
采樣時間
|
0.5秒
|
|
|
耐壓
|
2000VAC 50/60Hz 1分鐘
|
|
|
抗振動
|
0.75mm的振幅,頻率為10~55Hz X,Y,Z方向各2小時
|
|
|
絕緣強度
|
Min.100MΩ(at 500VDC)
|
|
|
抗干擾
|
模擬方波發生器干擾（脈沖寬度μs)±2kV
|
|
|
記憶保持
|
約:10年.(使用無電壓半導體記憶型)
|
|
|
環境溫度
|
-10~55℃(未結冰狀態)
|
|
|
儲存溫度
|
-20~60℃(未結冰狀態)
|
|
|
環境濕度
|
35~85%RH
|
|
|
重量
|
140g-600g
|
|
