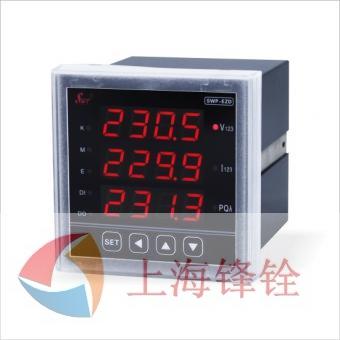

SWP-EZC系列三相電力儀表是根據我國電力設備監控要求而設計的一款高性價比電力儀表，可通過面板按鍵設定CT電流變比、PT電壓變比，直 觀顯示系統一次運行電流、電壓、頻率、功率、功率因素、電能，可同時顯示三相測量值，顯示清晰美觀，能直接取代傳統的模擬指針表。產品的核心元件采用專用的大規模集成電路，性能穩定，測量精度高。
|
技術指示
|
說 明
|
|
|
測量輸入
|
額定值
|
電壓：100V，200V，300V，400V，500V 電流：1A，5A或由客戶指定
|
|
過負荷
|
電流：持續1.2倍，瞬時10倍/1秒 電壓：持續1.2倍，瞬時2倍/1秒
|
|
|
精度
|
電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級
|
|
|
準確度范圍
|
0～6A(In=5A)；0～1.2A(In=1A)；0～600V；
|
|
|
顯示
|
顯示
|
LED顯示，倍率可任意設置，帶單位指示燈
|
|
顯示范圍
|
0～9999k
|
|
|
通信
|
波特率
|
1200～115200波特率可設，RS485接口，MODBUS RTU協議
|
|
開關量
|
輸入
|
0～2路，干結點輸入，內置+5V電源
|
|
輸出
|
0～2路，繼電器常開觸點，觸點容量：AC250V/5A-DC30V/5A
|
|
|
電源
|
工作范圍
|
AC85～265V或100-300VDC
|
|
功耗
|
＜3W
|
|
|
環境
|
溫度
|
工作：-10℃～+55℃；貯存：-20℃～+70℃
|
|
濕度
|
≤93%RH，不結露，不含腐蝕性氣體
|
|
