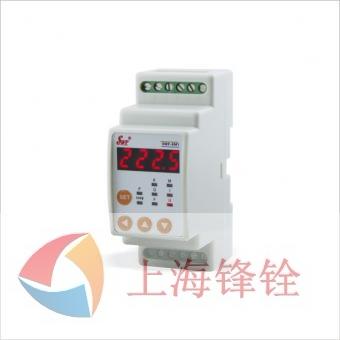

SWP-EM系列單相電力儀表采用先進的交流采樣技術，能分別測量電網中的電流，電壓，頻率，功率，功率因數等電參數，可通過面板薄膜開關切換顯示通過RS-485通訊接口與微機實現通訊，也可將電量信號轉換成標準的直流模擬信號輸出，極大地方便了用電自動化管理；采用標準導軌式安裝,節省空間。
規格
說 明
功能
·多種參數測量：電流/電壓/頻率/功率/功率因數/諧波測量
·變送（PV）輸出:DCV,DCI ·通訊功能:RS-485
電源
85~265VAC 50/60Hz 24VDC
功率消耗
＜2VA
顯示類型
7段LED顯示[紅色]/LCD液晶顯示
精度等級
電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級
設定類型
面板按鍵設定
輸入
標準值
電壓：100V，200V，300V，400V，500V 電流：1A，5A或由客戶指定
過載
電流：持續1.2倍，瞬時10倍/1秒；電壓：持續1.2倍，瞬時2倍/1秒
頻率
45~65HZ
輸出
繼電器
250VAC 5A
電流
0-20mADC,4-20mADC 負載≤500Ω
電壓
0-5VDC,1-5VDC 輸出能力≤250Ω
通訊
協議
MODBUS 協議
波特率
1200，2400，4800，9600，19200bps
接口
RS485
采樣時間
0.5秒
耐壓
2000VAC 50/60Hz 1分鐘
抗振動
0.75mm的振幅,頻率為10~55Hz X,Y,Z方向各2小時
絕緣強度
Min.100MΩ(at 500VDC)
抗干擾
模擬方波發生器干擾（脈沖寬度μs）±2kV
記憶保持
約:10年.(使用無電壓半導體記憶型)
