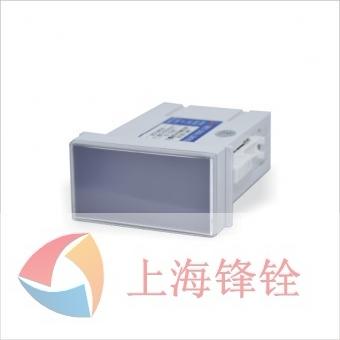

SWP-X100閃光報警控制器可以方便拼裝成多回路報警系統；采用半導體平面發光器件，亮度高、色柔和、功耗低，并聯驅動，工作壽命長，且燈屏更換方便；使用單片機技術，光電隔離，內置蜂鳴器，整機抗干擾能力極強；插入式電路板結構，有繼電器結點輸出和電壓輸出等多種輸出方式便于維護和操作；現場可任意選擇常開或常閉輸入方式。
規 格
說 明
輸入
信號
無源接點開關量（常開或常閉）
供音響使用的控制信號，高電平≥4V
輸出
信號
開關輸出 輸出一對無源常開觸點開關（報警時閉合）。觸點動作同步于報警音響。
直流電平信號輸出 ＞4V
無源開關量 （常開：報警時閉合），觸點容量3A/24VDC、0.7A/110VAC
技術
指標
線路輸入電阻 ≥50Ω
供電電源 DC24V±5%
功 耗 報警時1.8W，無報警時0.1W
使用
環境
相對溫度 -10～50℃
相對濕度 ≤85%RH ●無結露、無腐蝕性氣體
大氣壓力 86～106kPa
型 號
代 碼
說 明
SWP-
□
□□□
□
□
□
儀表類型
X
閃光報警器
控制作用
101
102
單點
雙點
輸入方式
J
D
無源接點信號輸入
TTL電平信號輸入
報警方式
N
K
無繼電器報警
有繼電器報警
供電方式
W
T
DC24V供電
AC220V供電
