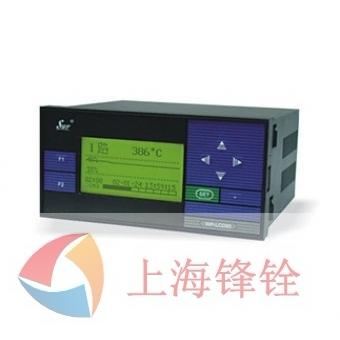

SWP-LCD-PID小型單色自整定控制儀（外給定或閥位控制）

SWP-LCD-PID小型單色自整定控制儀（外給定或閥位控制）商品描述：

SWP-LCD-PID小型單色外給定（或閥位控制）控制儀適用于需要進行高精度測量控制的系統，可取代放大器直接驅動執行的機構（如閥位等），集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制及模擬量顯示，使測量值的顯示更為清晰直觀

規 格		說      明
輸入 信號	模擬量	熱電偶：標準熱電偶——K、E、B、S、J、T、We等
		電阻：標準熱電阻——Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等
		電流：0-10mA、4-20mA、0-20mA等——輸入阻抗≤250Ω
		電壓：0-5V、1-5V、mV等——輸入阻抗≥250KΩ
輸出 信號	模擬量輸出	DC 0-10mA（負載電阻≤750Ω） DC 4-20mA（負載電阻≤500Ω） DC 0-5V（負載電阻≥250KΩ） DC 1-5V（負載電阻≥250KΩ）
	開關量輸出	繼電器輸出——帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
	通訊輸出	接口方式——標準串行雙向通訊接口 RS-485 RS-232 RS-422等 波特率——300bps-19.2kbps 儀表內部自由設定
	饋電輸出	DC 24V 負載≤30mA
測量精度		測量顯示精度：±0.2%FS±1字或0.5%FS±1字
頻率轉換精度		±1脈沖（LMS） 一般優于0.2%
測量范圍		-1999-99999字
分辨率		±1字
顯示方式		帶背光大屏幕LCD圖形顯示器
控制/報警		帶回差上限、下限輸出（用戶可自由設定）
參數設定		·中文菜單提示               ·面板輕觸式按鍵設定 ·參數設定值斷電后永久保存   ·參數設定值密碼鎖定
保護方式		斷電后累積值保持時間大于五年 電源欠壓自動復位     工作異常自動復位（Watch Dog）
環境溫度		0-50℃
相對濕度		≤85RH   避免強腐蝕氣體
供電電壓		常規型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85-260V——開關電源 DC24V ±2V——開關電源
功耗		≤6W

規 格	說      明
控制輸出方式	固態繼電器輸出（正反轉），電壓/電流輸出，220V/3A可控硅輸出，固態繼電器觸發信號輸出
設定/顯示精度	±0.5%FS±1位數max。設定值與顯示值匹配，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1、2、4、6、15、30、60、120、240s（單位：1s）
采樣周期	0.5s
