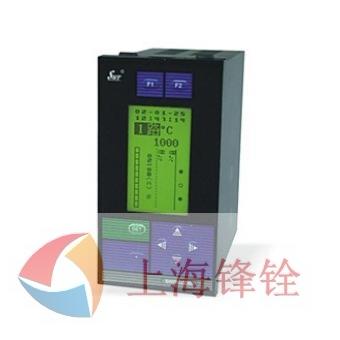

SWP-LCD-NP小型單色64段PID可編程序控制儀是一種智能化多功能二次儀表，可按預先設置的程序，分段對被控常量自動進行監測，控制，記錄與遠傳。適用于進行高精度多段曲線程序升/降溫控制的系統（如啤酒發酵、窯爐升溫等）?？筛鶕?jù)生產過程的要求，按照一定的曲線進行控制，最多可分六十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。
規 格
說 明
輸入
信號
模擬量
熱電偶：標準熱電偶——K、E、B、S、J、T、We等
電阻：標準熱電阻——Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等
電流：0-10mA、4-20mA、0-20mA等——輸入阻抗≤250Ω
電壓：0-5V、1-5V、mV等——輸入阻抗≥250KΩ
輸出
信號
模擬量輸出
DC 0-10mA（負載電阻≤750Ω） DC 4-20mA（負載電阻≤500Ω）
DC 0-5V（負載電阻≥250KΩ） DC 1-5V（負載電阻≥250KΩ）
開關量輸出
繼電器輸出——帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
通訊輸出
接口方式——標準串行雙向通訊接口 RS-485 RS-232 RS-422等
波特率——300bps-19.2kbps 儀表內部自由設定
饋電輸出
DC 24V 負載≤30mA
測量精度
測量顯示精度：±0.2%FS±1字或0.5%FS±1字
頻率轉換精度
±1脈沖（LMS） 一般優于0.2%
測量范圍
-1999——99999字
分辨率
±1字
顯示方式
帶背光大屏幕LCD圖形顯示器
控制/報警
帶回差上限、下限輸出（用戶可自由設定）
參數設定
·中文菜單提示 ·面板輕觸式按鍵設定
·參數設定值斷電后永久保存 ·參數設定值密碼鎖定
保護方式
斷電后累積值保持時間大于五年
電源欠壓自動復位 工作異常自動復位（Watch Dog）
環境溫度
0-50℃
相對濕度
≤85RH 避免強腐蝕氣體
供電電壓
常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85-260V——開關電源 DC24V ±2V——開關電源
功耗
≤6W
|
規 格
|
說 明
|
|
控制輸出方式
|
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出，220V/3A可控硅輸出，固態繼電器觸發信號輸出
|
|
設定/顯示精度
|
±0.5%FS±1位數max。設定值與顯示值匹配，無相對誤差
|
|
比例范圍
|
0.0%-100.0%（單位：0.1%）
|
|
積分（復位）時間
|
0-9,999s（單位：1s）
|
|
微分（比率）時間
|
0-9,999s（單位：1s）
|
|
控制周期
|
1-250s（單位：1s）
|
|
采樣周期
|
0.5s
|
