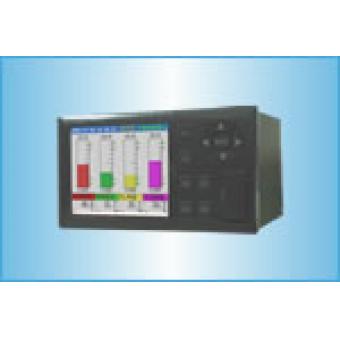

主要特點
1、 多功能的 PID 調節控制
最多可實現 4 路 PID 調節，可控制開關量或模擬量輸出，支持正、反作用控制及手 / 自動切換。
提供本機給定、曲線設定、外部給定 3 種目標值給定方式。
帶自整定功能，方便確定 PID 調節參數。
每個控制回路提供 32 段控制曲線設置， 擬合曲線平滑設置的折線，能獲得無超調及欠調的優良控制特性。
每個控制回路帶 2 個報警開關，可控制某些設備連鎖動作，完成定時器及可編程控制器的部分功能。
控制中可隨意對曲線程序進行修改，執行暫停及運行操作。
2、 全新硬件結構、強抗擾設計
一體化鋁合金外殼、內部 EMI 抗干擾屏蔽隔離設計，完善的軟件功能，使 MSR 系列儀表可靠性更高。
3、 顯示功能
采用高分辨率的 3.6 英寸寬視角 TFT 彩色液晶顯示器，人機界面友好，使用方便。
4、 大容量 FLASH 存儲
內部采用大容量 Flash Memory 存儲數據，最大可擴展到 192Mbit 。
5、 多通道采集及輸出
提供最多 8 路全隔離全可切信號輸入、 3 路 DC24V 饋電和 6 路繼電器輸出。
6、 通信
提供帶光電隔離的 RS-232 或 RS-485 通訊接口，方便與上位機聯網通信。
支持外接微型打印機及 USB 存儲棒。
7、 軟件功能強
帶通道運算功能、采集修正算法、內置漢字拼音輸入法。
輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作。
主要技術指標
■ 常用規格
安裝： 嵌入式儀表盤安裝 ( 垂直儀表盤 ) ，卡條式固定架。允許向后最大傾斜 30 °，左右水平。
儀表尺寸： 160 × 80 × 240 mm
開孔尺寸： 152 × 76 mm
儀表盤厚度： 2 － 6mm
■ 輸入部分
輸入點數據和測量周期
輸入種類及測量量程、精度：
（標準運行條件： 23 ± 2 ℃ ,55 ± 10% RH ，電源電壓 90 ～ 260VAC ，電源頻率 50/60Hz ± 1%, 預熱 30 分鐘以上，振動等對儀器動作無影響的狀態下的性能）
冷端補償：可采用儀表內置補償溫度、直接設置補償溫度、或指定通道值進行補償。
冷端補償精度：
S 、 B 、 Wre 型： ± 1 ℃
K 、 J 、 E 、 T 型： ± 1 ℃（ 0 ℃或以上測量時）
最大輸入電壓：
2VDC 或以下的電壓量程及熱電偶：± 10VDC （連續）
6VDC 或以下的電壓量程： ± 50VDC （連續）
輸入阻抗：
2VDC 或以下的電壓量程及熱電偶： 10M Ω或以上
6VDC 或以下的電壓量程： 約 1M Ω
輸入外部阻抗
DC 電壓，熱電偶輸入： 2K Ω或以下
RTD 輸入： 1 線 10 Ω以下（三線應相等）
輸入偏置電流： 10nA 或以下
共模最大干擾電壓： 250V AC rms(50/60 Hz)
共模抑制比（ CMRR ）： 120dB(50/60Hz ± 0.1%,500 Ω不平衡，負端－接地端 )
串模抑制比（ NMRR ）： 40Db(50/60 Hz ± 0.1%)
通道間最大干擾電壓： 250VAC rms ?。?50/60 Hz ）
通道間干涉： 120dB( 輸入外部個部阻抗 500 Ω，輸入到其它通道的電壓為 60V)
■ 輸出部分
模擬量輸出： 電流 0~10mA （負載≤ 750 Ω ）
4~20mA （負載 ≤ 500 Ω ）
電壓 0~5V （負載 ≥ 250K Ω ）
1~5V （負載 ≥ 250K Ω ）
開關量輸出： 繼電器觸點容量： AC250V/5A 或 DC30V/5A （阻性負載）
SSR 輸出 — 400V/0.05A
SSR 輸出 — 5~24V/0.05A
饋電輸出： DC24V/25mA (隔離型限流輸出)
■ 顯示部分
顯示器 : 3.6” 彩色 LCD （ 160 × 80 點）
曲線 / 棒圖顯示顏色： 8 種顏色
背景色： 默認為黑色，可設置成白色。
顯示種類： 測量數據顯示（曲線顯示，數字顯示，棒圖顯示），總覽顯示，一覽顯示（當前報警一覽，報警歷史記錄一覽，儀表配置信息一覽），歷史追憶顯示， PID 調節顯示。
曲線顯示：
畫面組數： 最多 6 組
每組通道數： 最多 4 個通道
波形更新周期： 同記錄間隔時間
方向： 縱向或橫向
標尺數： 4 － 12 等分
其它信息顯示： 數值顯示，柵格，當前時間，記錄光標，時標、工位號、工程單位、通訊狀態、斷偶狀態。
數字顯示：
畫面通道數： 雙通道或全通道
更新率： 1 秒
顯示內容： 測量值，工位號，單位，報警狀態，當前時間
總覽顯示：
更新率： 1 秒
顯示內容： 所有通道測量值和報警狀態
一覽顯示：
顯示種類： 報警一覽，信息一覽等
PID 調節顯示：
顯示內容： PV 值及曲線、 SV 值、輸出值
P 、 I 、 D 、 MH 、 ML 、正反作用等
■ 記錄間隔
1 秒—— 4 分鐘之間以秒為單位共 240 檔可供選擇。
■ 報警功能
設定功能： 每個通道最多可以設定 4 個報警
報警種類： 上 / 下限，可設延遲報警時間（ 0-7s ，對所有通道有效）
顯示： 報警發生后在數據顯示部分顯示狀態（報警種類），也可設置自動切換到當前報警一覽顯示畫面。
保存：
保存信息： 報警產生 / 解除時間，報警種類，報警點。
保存記錄數：最多保存最新的 120 條信息
音響報警： 可設置報警蜂鳴輸出，也可控制繼電器輸出驅動外部音響。
輸出： 繼電器輸出點數： 0-6
動作： 勵磁 / 非勵磁，保持 / 非保持
■ 電源
額定電源電壓： 220VAC +10-15 ％
使用電源電壓范圍： 90 ～ 260 VAC
額定電源頻率： 50 ～ 60 Hz
功耗： <20W
環境溫度： 0 ～ 50 ℃
環境濕度： 20 ～ 80% RH （ 5 ～ 40 ℃）
■ 報警繼電器接點輸出（ /J0-/J6 ）
功能： 報警時從背面進行繼電器輸出。
輸出： 0-6
繼電器接點容量： 30V DC / 5A （電阻負載）， 250V AC （ 50/60 Hz ） / 5A
輸出形式： NO － C － NC （可選擇勵磁 / 非勵磁， AND/OR ，保持 / 非操持）
■ 串行口通信（ /C2 ， /C3 ）
功能： 通過主機進行控制和設定，將數據輸出到主機。
媒體： 符合 EIA RS － 232 （ /C2 ）或 RS － 485 （ 2 線）（ /C3 ）
協議： SR-BUS 或 Modbus RTU 協議
同步方式： 起 / 停同步式
通信方式（ RS-485 ）： 2 線式半雙工多點連接
（ 1 ： N ， N ＝ 1 ～ 32 ）
傳輸速度： 1200,2400,4800,9600,19200, 38400 ， 57600bps
數據長度： 8 bits
停止位： 1bit
奇偶校驗： 無
最遠通信距離： 1.2 km(RS-485)
通信模式： 專用協議的輸入輸出是 ASCII 碼， MODBUS 協議是二進制方式。
Modbus 通信： 動作方式： RTU SLAVE
■ 壓緊輸入端子（ /H2 ）
輸入端子采用壓緊輸入端子
■ 運算功能
非采集通道可進行運算（＋、－、×、÷），還可以在運算通道進行曲線 / 數字顯示記錄。
■ 24V DC 變送器用電源輸出（ /P1-/P6 ）
輸出電壓 : 22.8 ～ 25.2V DC( 額定負載電流時 )
額定輸出電流： 4 ～ 20mA
最大輸出電流： 25 mA DC( 隔離型限流輸出 )
60 mA DC ( 特殊定制 )
允許導線電阻： RL ＜（ 17.8 變送器最小動作電壓） /0.02 A （不含 250 Ω負載分流電阻的電壓降）
最大接線長度： 2 km （使用 CEV 電纜時）
絕緣電阻： 輸出 － 本體接地之間，
20M Ω或以上（ 500V DC ）
耐電壓：
輸出－本體接地之間：
500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分鐘
跨接輸出端子：
500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分鐘
■ 打印功能
可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機 ( 如 LQ-300K) ，打印歷史數據或曲線。
■ 屏保功能
可設置在連續無按鍵一定時間后，關閉或調暗屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復正常屏幕顯示。
■ 語 言 中文 ( 簡體或繁體 )
■ 重 量 約 1900 g
■ 存儲功能
測量數據： 4bytes/1 個數據
記錄數據： 4bytes/1 個通道記錄點 ( 記錄相應間隔時間內出現的最大、最小值 )
存儲容量： 64Mbit ( 最大 192Mbit)
選型表
*1 不能同時指定 /C2 、 /C3 ，使用微型打印機時，必須配置 RS-232 接口 。
如： SWP-MSR106-2-0 /PID /J4 /C2 表示外形尺寸 160*80*240 的 6 路簡體中文版 SWP- MSR100 小型化真彩 PID 調節 無紙記錄儀，帶 4 個繼電器 常開觸點 輸出，帶 RS-232 通訊接口，配置 128Mbit 內存。
擴展 I/O 卡及其它配件
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
