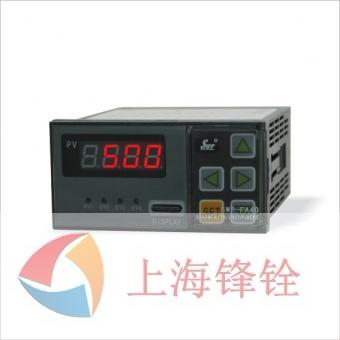

SWP-FA系列經濟型數字顯示控制器可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示），使測量值得顯示更為清晰直觀。
|
規 格
|
說 明
|
|
|
功 能
|
·多種傳感器輸入功能：20種輸入方式 ·高精度: ±0.3F.S或±0.5F.S
·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485 ·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V |
|
|
電 源
|
85-260VAC 50/60Hz 24VDC
|
|
|
功率消耗
|
6VA
|
|
|
顯示類型
|
7段LED顯示 [紅色] LED事件顯示[紅色，綠色]
|
|
|
顯示精度
|
±0.3%F.S或±0.5%F.S
|
|
|
設定類型
|
面板按鍵設定
|
|
|
輸入
|
熱電偶
|
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
|
|
RTD
|
Cu50,Pt100,Pt100.1
|
|
|
模擬信號
|
0-5VDC,1-5VDC,0-10mADC,4-20mADC
|
|
|
輸出
|
繼電器
|
250VAC 3A
|
|
SSR
|
24VDC ±3V 30mA Max
|
|
|
SCR
|
400V/0.5A
|
|
|
電流
|
0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)
|
|
|
電壓
|
0-5VDC,1-5VDC 輸出能力≤250Ω (PV 傳送值)
|
|
|
饋電輸出
|
DC24V 30mA Max.
|
|
|
通訊
|
協議
|
MODBUS協議,SWPBUS協議
|
|
波特率
|
300-9600bps
|
|
|
接口
|
RS232，RS485
|
|
|
報警輸出
|
帶回差報警輸出 ON/OFF 全量程
|
|
|
采樣時間
|
0.5秒
|
|
|
耐壓
|
2000V AC 50/60Hz 1分鐘
|
|
|
抗振動
|
0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時
|
|
|
絕緣強度
|
Min.100MΩ(at DC500V)
|
|
|
抗干擾
|
模擬方波發生器干擾（脈沖寬度μs）±2kV
|
|
|
記憶保持
|
約:10年.(使用無電壓半導體記憶型)
|
|
|
環境溫度
|
-10~55℃(未結冰狀態)
|
|
|
儲存溫度
|
-20~60℃(未結冰狀態)
|
|
|
環境濕度
|
35-85%RH
|
|
|
重量
|
140g-600g
|
|
