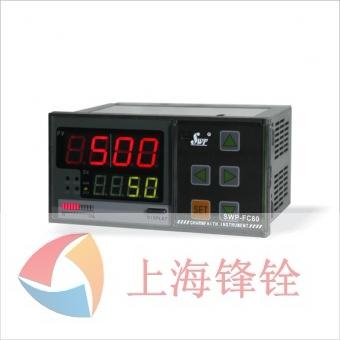

SWP-FC系列智能模擬輸出操作器接收從DCS系統或智能調節器來的0-10mA/4-20mA/0-5V/1-5V閥位給定輸出信號，再由伺服放大器去驅動電動調節閥門或由電氣轉換器和閥門定位器去驅動氣動薄膜閥，適合于作為DOS系統回路調節控制輸出和智能調節器控制輸出的后備操作器使用。
規 格
說 明
功 能
·多種傳感器輸入功能：20種輸入方式 ·高精度: ±0.2F.S或±0.3F.S
·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485
·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V，DC12V,DC5V
電 源
85-260VAC 50/60Hz 24VDC
功率消耗
6VA
顯示類型
7段LED顯示 [PV顯示紅色] [SV顯示綠色] 11段LED光柱顯示[紅色]
顯示精度
±0.2%F.S
設定類型
面板按鍵設定
輸入
熱電偶
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
RTD
Cu50,Pt100,Pt100.1
模擬信號
0-5VDC,1-5VDC,0-10mADC,4-20mADC
輸出
繼電器
250VAC 3A
SSR
24VDC ±3V 30mA Max
SCR
400V/0.5A
電流
0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)
電壓
0-5VDC,1-5VDC 負載≤250Ω (PV 傳送值)
饋電輸出
DC24V,DC12V,DC5V 30mA Max.
通訊
協議
MODBUS協議,SWPBUS協議
波特率
300-9600bps
接口
RS232，RS485，TTL電平（面板）
報警輸出
帶回差報警輸出 ON/OFF 全量程
采樣時間
0.5秒
耐壓
2000V AC 50/60Hz 1分鐘
抗振動
0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時
絕緣強度
Min.100MΩ(at DC500V)
抗干擾
電快速瞬變脈沖群干擾±2kV
記憶保持
約:10年.(使用無電壓半導體記憶型)
環境溫度
-10~55℃(未結冰狀態)
儲存溫度
-20~60℃(未結冰狀態)
環境濕度
35-85%RH
重量
140g-600g
