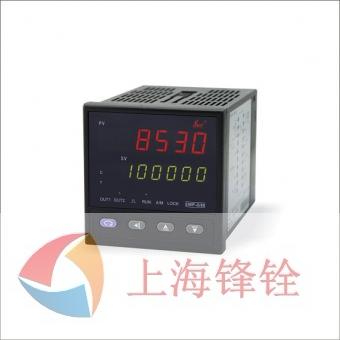

SWP-GT定時/計時/計數顯示控制器采用雙六位LED顯示，用戶可通過內部參數設定儀表工作于定時器、計時器或計數器狀態，并提供遞增、遞減等多種工作模式。
規 格
說 明
顯示范圍
0.0000-999999 字
輸入頻率
0-15KHz
測量誤差
頻率±1脈沖或0.1%FS
電源
85-260VAC 50/60Hz 或 24VDC
功率消耗
6VA
顯示類型
7段LED顯示[PV顯示紅色][SV顯示綠色]
設定類型
面板按鍵設定
輸入
[電壓輸入] 輸入阻抗:10kΩ,“H”電平:5-20VDC,“L”電平:0-2VDC
[無源觸點輸入]短路阻抗:最大1kΩ,殘留電壓:最大2VDC,開路阻抗最小100kΩ
輸出
繼電器
250VAC 3A
SSR
24VDC ±3V 30mA Max
SCR
400V/0.5A
電流
0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)
電壓
0-5VDC,1-5VDC 輸出能力≤250Ω (PV 傳送值)
饋電輸出
DC24V,DC12V,DC5V 30mA Max.
通訊
協議
MODBUS協議,SWPBUS協議
波特率
300-9600bps
接口
RS232，RS485
報警輸出
帶回差報警輸出 ON/OFF 全量程
輸入阻抗
≥10K
耐壓
2000V AC 50/60Hz 1分鐘
抗振動
0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時
絕緣強度
Min.100MΩ(at 500V DC)
抗干擾
模擬方波發生器干擾（脈沖寬度μs）±2kV
記憶保持
約:10年.(使用無電壓半導體記憶型)
環境溫度
-10~55℃(未結冰狀態)
儲存溫度
-20~60℃(未結冰狀態)
環境濕度
35-85%RH
重量
140g-600g
