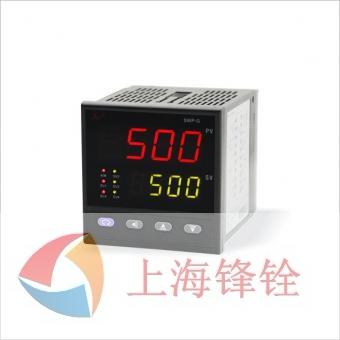

適用于需要進行高精度測量控制的系統，可根據被控對象自動演算出最佳PID控制參數，集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示），使測量值的顯示清晰直觀。
規 格
說 明
功 能
·多種傳感器輸入功能：20種輸入方式
·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485
·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V，DC12V,DC5V
電 源
85-260VAC 50/60Hz 或 24VDC
顯示類型
7段LED顯示[紅色] LED事件顯示[紅色，綠色]
顯示精度
±0.3%F.S 或 ±0.5%F.S
設定類型
面板按鍵設定
輸入
熱電偶
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
RTD
Cu50,Pt100,Pt100.1
模擬信號
0-5VDC,1-5VDC,0-10mADC,4-20mADC
采樣時間
0.5秒
PID
控制輸出
PWM輸出，正反轉控制輸出，電壓/電流輸出
比例帶：0.1-9999%FS 積分時間：0-3600秒 微分時間：0-3600秒
周期：1-200秒 手動預置：0-100%
動作死區：0-100% 正/逆動作：可切換
事件
事件
種類
測量值（PV）、偏差（DEV）、偏差絕對值（|DEV|）、斷線報警（LBA）
輸出
動作
帶回差輸出 ON/OFF全量程
變送輸出
輸出
種類
測量值(PV)、設定值（SV）
輸出
規格
電壓：0-5VDC或1-5VDC 輸出能力≤250Ω
電流：0-20mADC或4-20mADC 負載：≤500Ω
通訊
協議
MODBUS協議、SWPBUS協議
耐壓
2000V AC 50/60Hz 1分鐘
絕緣強度
Min.100MΩ(at DC500V)
抗干擾
電快速瞬變脈沖群干擾±2kV
環境溫度
-10~55℃(未結冰狀態)
儲存溫度
-20~60℃(未結冰狀態)
環境濕度
35-85%RH
重量
140g-600g
