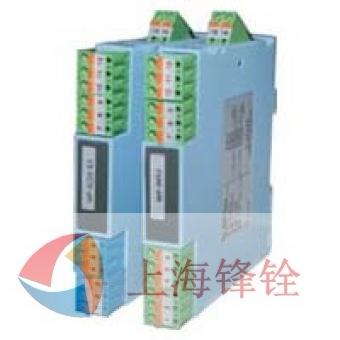

WP-9000系列開關量輸出隔離器，通過開關觸 點式自由電壓或邏輯電平信號輸入來控制設備。適合 驅動電磁閥、報警器、發光二極管 （LED）等一些 小功率設備，或者是其它沒有能量?jī)?chǔ)存的簡單設備。
WP-9000系列開關量輸出隔離器，通過開關觸點式自由電壓或邏輯電平信號輸入來控制設備。適合驅動電磁閥、報警器、發光二極管 （LED）等一些小功率設備，或者是其它沒有能量?jī)?chǔ)存的簡單設備。 ● 開關觸點，開集晶體管或邏輯驅動器輸入。 ● 驅動電磁閥、報警器等本安設備，帶反相邏輯驅動功能。 ● 帶有工作電源指示燈。輸出狀態指示燈。 ● 即插即拔式接線端子，DIN導軌卡式安裝。 ● 工作電源 電源接線：獨立的接線端子 13－，14＋，可帶電拔插 電源電壓：（20～30）V DC 電流損耗：24VDC 時， 單通道＜75mA（輸出電流45mA時） 雙通道＜110mA（輸出電流45mA時） 電源指示：通電 LED 燈亮：綠色 輸入 開關類型：適合開關觸點；晶體管或邏輯驅動器 輸入電流：≤3mA/24V 開關延時：≤2s 通道輸出：0～24V邏輯信號 最小輸出電壓：45mA時，12V 最大輸出電壓：24V 電流限制：45mA 正常（反向）相位： ☆如果輸入開關閉合，晶體管導通或端子11和12之間電壓 >4V，輸出導通，LED 黃色燈亮（反相時，則不導通，LED 黃色燈滅）； ☆如果輸入開關斷開，晶體管不導通或端子11和12之間電壓 <1V， 輸出不導通，LED 黃色燈不亮（反相時，則導通，LED 黃色燈亮） 注：若需要反向相位，需通過該產品內部的微型開關設置，用戶訂貨時注明。 絕緣電阻：≥100MΩ/500V DC（AC） 隔離能力：1500VAC/1 分鐘 50Hz 抗電磁兼容性：符合 IEC 61000 相關抗電磁標準 工作溫度：(-20～＋60)℃ 儲存溫度：(－40～＋80)℃ 環境濕度：(5～＋95）％RH （無冷凝） 卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子 整機重量：約110g 外形尺寸：寬×高×深＝16×116×110（mm）產品詳情
本隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
◆ 特性
● 輸入信號
● 輸出信號
● 輸入/輸出特性
● 隔離性能
● 環境參數
● 結構及外形尺寸
◆ 外形尺寸
