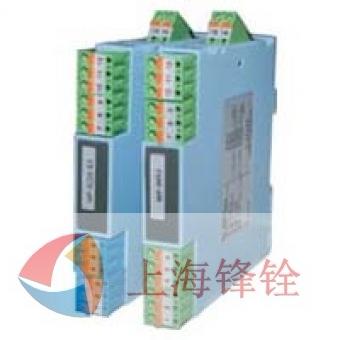

WP-9000系列無源·配電器（輸出環路供電）， 是向現場的二線制變送器提供隔離的電源電壓，并將 變送器產生的(4～20)mA 信號經本配電器轉換成所需 的直流信號至控制系統或其它智能儀表。主要用于具 備輸入回路供電的DCS、PLC系統。
WP-9000系列無源·配電器（輸出環路供電），是向現場的二線制變送器提供隔離的電源電壓，并將變送器產生的(4～20)mA 信號經本配電器轉換成所需的直流信號至控制系統或其它智能儀表。主要用于具備輸入回路供電的DCS、PLC系統。 ● 將二線制變送器(4～20)mA 信號輸入隔離轉換。 ● 給變送器提供驅動電壓（Uo=Ue-RL×I-Ud）。 ● 信號傳送隔離輸出(4～20)mA。 ● 回路供電(20～35)VDC。 ● 輸入回路短路保護。 ● 即插即拔式接線端子，DIN導軌卡式安裝。 ● 工作電源 輸出回路供電：(20～35)VDC 輸入信號：二線制變送器(4～20)mA 最大回路電流：35mA 給變送器的配電電壓：見下計算圖示 配電電壓：Uo=Ue-RL×I-Ud 輸出電流：(4～20)mA 最大回路電流：35mA 允許負載電阻：(50～350)Ω 紋波（Vp-p）：＜10mV 標準精度：±0.5%FS（負載為100Ω時） * 注：負載越小，精度就越高， 負載每增加100Ω，精度就下降 0.1% 溫度漂移：±0.015%/℃ 響應時間：≤1s（10→90）% 穩定時間：≤3s 絕緣電阻：≥100MΩ/500VDC（AC） 隔離能力：1500VAC/1 分鐘 50Hz 抗電磁兼容性：符合 IEC 61000 相關抗電磁標準 工作溫度：(-20～＋60)℃ 儲存溫度：(－40～＋80)℃ 環境濕度：(5～＋95)％RH （無冷凝） 卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子 整機重量：約110g 外形尺寸：寬×高×深＝16×116×110（mm） 1. 連接現場設備：二線制變送器。 2. 連接至控制系統（或其它單元組合儀表）：控制系統 DCS/PLC，具備輸入回路供電功能的AI 接收卡。產品詳情
本配電器為回路供電方式，輸入回路－輸出回路之間完全電磁隔離。
◆ 特性
● 輸入信號
● 輸出信號
● 性能指標
● 環境參數
● 結構
◆ 外形尺寸
◆ 安裝·應用
● 安裝
35mm 標準 DIN 導軌卡式安裝。盡可能垂直安裝，以利于儀表內部熱量散發。
● 應用
