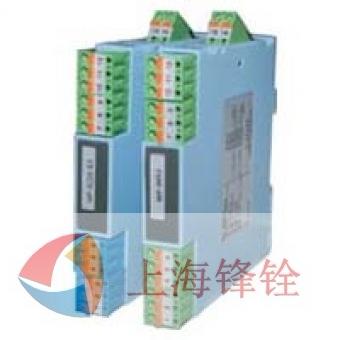

WP-8000-EX系列檢測端隔離式安全柵（帶配 電），向現場危險區域的變送器提供隔離的本安電源 電壓，并將變送器產生的(4～20)mA 信號隔離轉換后， 傳送至安全區控制系統或其它單元組合儀表。
WP-8000-EX系列檢測端隔離式安全柵（帶配電），向現場危險區域的變送器提供隔離的本安電源電壓，并將變送器產生的(4～20)mA 信號隔離轉換后，傳送至安全區控制系統或其它單元組合儀表。 ●給變送器提供配電電壓≥16VDC(供電電源22≥VDC)。 ●將變送器（4～20）mA 信號隔離傳送。 ●可選擇（4～20）mA 或（1～5）V 信號輸出，或其它所需的直流信號。 ●模塊化表芯設計，無需零點和滿度調節。 ●帶有工作電源指示燈。 ●本安輸入回路 [Exia]IIC，輸入回路過流保護。 ●即插即拔式接線端子，DIN導軌卡式安裝。 ● 工作電源 電源接線：獨立的接線端子 13－，14＋，可帶電拔插 電源電壓：(20～30)VDC 電流損耗：24VDC 時，＜50mA（一進一出） ＜60mA（一進二出） ?。?10mA（二進二出） 電源指示：通電 LED 燈亮：綠色 變送器信號輸入：(4～20)mA 驅動變送器的配電電壓：≥16VDC(供電電源≥22VDC) 輸入阻抗：50Ω(一進一出，一進二出)； 100Ω(二進二出) 輸出電流：(4～20)mA 電流輸出時允許負載：0～350Ω（4mA～20mA，0～20mA輸出時） 輸出電壓：(1～5)V 電壓輸出阻抗：≤500Ω 紋波（Vp-p）：＜10mV 標準精度：±0.5%FS、±0.2%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（10%→90%） 穩定時間：≤3s 電源電壓變動影響：±0.1%（允許電壓范圍） 負載電阻變化影響：±0.1%/250Ω 通道隔離：輸入－輸出－電源之間隔離 絕緣電阻：≥100MΩ/500VDC（AC） 隔離能力：2500VAC/1 分鐘 50Hz 最高防爆電壓：250VAC 抗電磁兼容性：符合 IEC 61000 相關抗電磁標準 工作溫度：（－20～＋60）℃ 儲存溫度：（－40～＋80）℃ 環境濕度：（5～+95）％RH （無冷凝） 卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子 整機重量：約110g 整機滿足 GB3836.1-2000 和 GB3836.4－2000 標準相關要求 防爆等級標志：[Exia]IIC 安全認證參數： Um：250V Uo：28V Io：93mA Po：0.65W Lo：2.4 mH Co：0.03μF 外形尺寸：寬×高×深＝16×116×110（mm）產品詳情
本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
◆ 特性
● 輸入信號（Exia IIC 危險區）
● 輸出信號（安全區）
● 性能指標
● 環境參數
● 結構
● 安全防爆認證參數
◆ 外形尺寸
