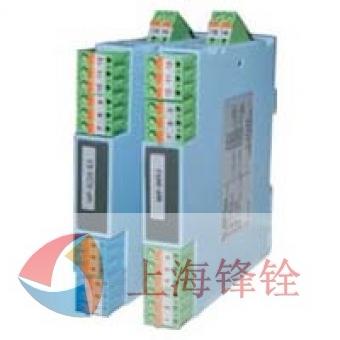

WP-9000系列無源·熱電偶溫度變送器（輸出 環路供電），將現場二線制熱電偶信號隔離轉換成所 需的直流信號（與溫度成線性）輸出。主要用于具備 輸入回路供電的DCS、PLC系統。
WP-9000系列無源·熱電偶溫度變送器（輸出環路供電），將現場二線制熱電偶信號隔離轉換成所需的直流信號（與溫度成線性）輸出。主要用于具備輸入回路供電的DCS、PLC系統。 ● 二線制各型熱電偶（或毫伏）信號輸入隔離轉換。 ● 與溫度成線性化的隔離輸出（4～20）mA。 ● 具有冷端自動補償功能。 ● 回路供電(12～28)VDC 。 ● 即插即拔式接線端子，DIN導軌卡式安裝。 ● 工作電源 輸出回路供電：(12～28)VDC 輸入通道：端子 1－、 2＋ 接線 輸入類型：熱電偶 K、E、S、B、R、T、N、W、毫伏信號 輸入電阻：≥ 20KΩ 冷端溫度補償范圍：(-15～＋75)℃ 冷端溫度補償誤差：每 20℃變化誤差 ±1℃ 輸出通道：端子 11－、 12＋ 接線 輸出電流（Io）：(4～20)mA 輸出回路供電電壓（Ue）：(12～28)VDC 最小工作電壓(Ui)：12VDC 輸出負載能力：見下列計算圖示 輸出負載電阻：RL≤（Ue-Ui）/0.02 熱電偶輸入斷線報警：低電流≤3.5mA；高電流≥22mA 紋波（Vp-p）：＜10mV 標準精度：±0.5%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（10→90）% 穩定時間：≤3s 絕緣電阻：≥100MΩ/500VDC（AC） 隔離能力：1500VAC/1 分鐘 50Hz 抗電磁兼容性：符合 IEC 61000 相關抗電磁標準 工作溫度：(-20～＋60)℃ 儲存溫度：(－40～＋80)℃ 環境濕度：(5～＋95)％RH （無冷凝） 卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子 整機重量：約110g產品詳情
本溫度變送器為回路供電方式，輸入回路－輸出回路之間完全電磁隔離。
◆ 特性
● 輸入信號
● 輸出信號
● 性能指標
● 環境參數
● 結構
