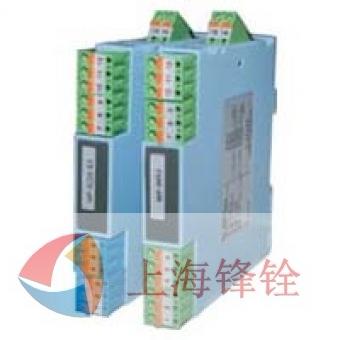

WP-9000系列無源·直流信號轉換器（輸出環路 供電），將（4～20）mA 信號經本轉換器轉換成所需 的直流信號輸出。主要用于具備輸入回路供電的DCS、 PLC系統。
WP-9000系列無源·直流信號轉換器（輸出環路供電），將（4～20）mA 信號經本轉換器轉換成所需的直流信號輸出。主要用于具備輸入回路供電的DCS、
PLC系統。
本轉換器為回路供電方式，輸入回路－輸出回路之間完全電磁隔離。
◆ 特性
● 將直流電流(4～20)mA 信號輸入隔離轉換。
● 信號傳送隔離輸出(4～20)mA 。
● 回路供電(12～28)VDC
● 輸入回路過流保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
● 工作電源
輸出回路供電：（12～28）VDC
● 輸入信號
電流輸入：（4～20）mA
● 輸出信號
輸出電流：（4～20）mA
允許負載電阻:(50～350)Ω(4mA～20mA輸出時)
紋波（Vp-p）:＜10mV
● 性能指標
標準精度：±0.5%FS（負載為100Ω時）
* 注：負載越小，精度就越高，負載每增加100Ω，精度就下降 0.1%
溫度漂移：±0.015% / ℃
響應時間：≤1s（10→90）%
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500VDC（AC）
隔離能力：1500VAC/1 分鐘 50Hz
抗電磁兼容性：符合IEC 61000 相關抗電磁標準
● 環境參數
工作溫度：（-20～＋60）℃
儲存溫度：（－40～＋80）℃
環境濕度：（5～＋95）％RH （無冷凝）
● 結構
卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子
整機重量：約110g
◆ 外形尺寸
外形尺寸：寬×高×深＝16×116×110（mm）
