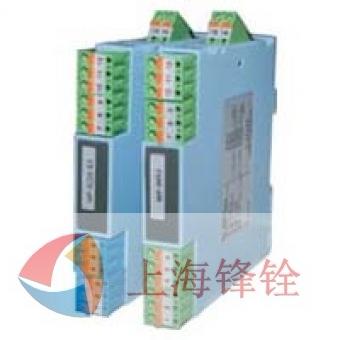

WP-8000-EX系列開關量輸入隔離式安全柵， 接收來自危險區域的開關或接近開關信號，通過安全 柵隔離轉換為繼電器觸點輸出傳至安全區。 本隔離式安全柵需要獨立供電，供電電源－輸入 回路－輸出回路之間電磁隔離。
WP-8000-EX系列開關量輸入隔離式安全柵，接收來自危險區域的開關或接近開關信號，通過安全柵隔離轉換為繼電器觸點輸出傳至安全區。 電源接線：獨立的接線端子 13－，14＋，可帶電拔插 電源電壓：（20～30）VDC 電流損耗：24V DC 時，＜25mA（一進一出） ?。?0mA（二進二出） 電源指示：通電 LED 燈亮：綠色 輸入開關類型：開關、NAMUR 型接近開關 給傳感器的電壓：從1KΩ起，4.5V～9.0V 開關閥值：1.5mA 輸出通道：繼電器觸點 繼電器特性：響應時間 ：10ms 觸點功率 ：24VDC，2A，電阻負載 繼電器類型：單刀轉換繼電器 注意：電阻負載必須被抑制 正常（反相）相位： ☆如果Iin > 2.1mA或Rin < 2KΩ繼電器觸點輸出被激勵 ● 工作電源 電源接線：獨立的接線端子 13－，14＋，可帶電拔插 電源電壓：（20～30）VDC 電流損耗：24V DC 時，＜25mA（一進一出） ＜50mA（二進二出） 電源指示：通電 LED 燈亮：綠色 輸入開關類型：開關、NAMUR 型接近開關 給傳感器的電壓：從1KΩ起，4.5V～9.0V 開關閥值：1.5mA 輸出通道：繼電器觸點 繼電器特性：響應時間 ：10ms 觸點功率 ：24VDC，2A，電阻負載 繼電器類型：單刀轉換繼電器 注意：電阻負載必須被抑制 正常（反相）相位： ☆如果Iin > 2.1mA或Rin < 2KΩ 繼電器觸點輸出被激勵黃色 LED 燈點亮（不激勵，LED 燈滅） ☆如果Iin < 1.2mA或Rin > 10KΩ繼電器觸點輸出不激勵黃色 LED 燈熄滅（被激勵，LED 燈亮） 回滯：典型值 200μA 用戶可選LED 紅色燈顯示線路是否故障，線路故障時，LED紅色燈亮，繼電器不被激勵。Iin<100μA，開路報警；Iin>250μA，開路不會報警Rin<100Ω，短路報警；Rin>360Ω，短路不會報警注意：當用到 LFD功能時，開關觸點輸入時必須接兩個線路檢測電阻。500Ω～1KΩ 與開關串連；20KΩ～25KΩ與開關并連 絕緣電阻：≥100MΩ/500V DC（AC） 隔離能力：2500VAC/1 分鐘 50Hz 最高防爆電壓：250VAC 抗電磁兼容性：符合 IEC 61000 相關抗電磁標準 工作溫度：（-20～＋60）℃ 儲存溫度：（－40～＋80）℃ 環境濕度：（5～＋95）％RH （無冷凝） 卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子 整機重量：約110g 整機滿足 GB3836.1-2000 和 GB3836.4－2000] 標準相關要求 防爆等級標志：[Exia]IIC 安全認證參數 ： Um：250V Uo：11V Io：15mA Po：41.2mW Lo：10mH Co：1.4μF產品詳情
本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
◆ 特性
● 干接點開關輸入。
● 接近開關輸入（符合NAMUR/DIN 19234標準）。
● 繼電器轉換觸點輸出，或可選晶體管、TTL電平輸出。
● 帶有線路故障檢測功能。
● 帶有工作電源指示燈；輸出狀態指示燈。
● 本安輸入回路 [Exia]IIC。
● 即插即拔式接線端子，DIN導軌卡式安裝。
● 工作電源
● 輸入信號（Exia IIC 危險區）
● 輸出信號（安全區）
● 輸入/輸出特性
● 輸入信號（Exia IIC 危險區）
● 輸出信號（安全區）
● 輸入/輸出特性
● 線路故障檢測（LFD）
● 反相設置（用戶可選）
● 隔離性能
● 環境參數
● 結構
● 安全防爆認證參數
