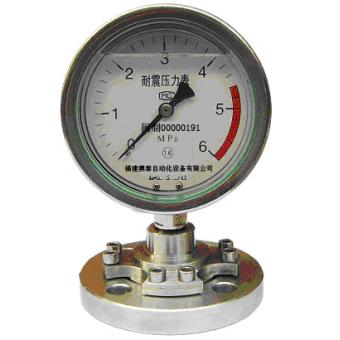

YTNP-100B全不銹鋼壓力表：
為使通用型壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。
結構原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P－△P的壓力國。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
本公司生產提供多種不銹鋼隔膜耐震壓力表、隔膜耐震壓力表、隔膜壓力表、隔膜耐震電接點壓力表、螺紋式隔膜壓力表、凸面法蘭式隔膜壓力表、工字雙法蘭隔膜壓力表、衛生型快裝隔膜壓力表、電接點法蘭式隔膜壓力表等。
型號表示
MG：工字形（≤4 Mpa）
ML：螺紋式（≤60 Mpa）
MZ：螺栓式（1～25 Mpa）
MH：均質機用（10～60 Mpa）
MC：夾子式（0.1～2.5 Mpa）
MN：螺母式（0.1～2.5 Mpa）
| 型號： | YTNP-100F |
|---|---|
| 構造： | 膜盒式壓力表 |
| 用途： | 工業用 |
| 聯接型式： | 徑向 |
| 顯示方式： | 指針壓力表 |
| 測量精確度： | 精密壓力表 |
| 指示壓力的基準： | 絕對壓力表 |
| 精度等級： | 1.6級 |
| 公稱直徑： | 100mm |
