【工作原理】
AO-100型系列超聲波流量計/超聲波熱量計利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、差分接收澳泰專利數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有穩定性好、零點漂移小、測量精度高，量程比寬，抗干擾性強等特點。
當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：
|
內 容 |
技術特點 |
備 注 |
|
測量精度 |
流量計/熱量計:優于±1.0%；水表:優于±2.0%；熱表:滿足EN1434標準 |
詳見產品介紹 |
|
重 復 性 |
優于±0.2%或±0.5% |
|
|
流體方向 |
正、反向雙向計量，可計量正、負、凈累積量 |
|
|
流速范圍 |
0～± |
|
|
測量介質 |
水、污水、海水、酒精、各種油類等能傳導超聲波的單一均勻穩定的液體 |
|
|
適用管材 |
碳鋼、不銹鋼、鑄鐵、水泥、銅、PVC、鋁等均勻、質密的管道，允許有襯里 |
外夾式傳感器不適用水泥管材 |
|
流體溫度 |
≤ |
詳見產品介紹 |
|
流體濁度 |
≤10000ppm且氣泡含量小 |
|
|
顯 示 |
全中文顯示瞬時流量、熱量、流速、累積量、信號狀態等 |
|
|
輸出接口 |
4－20mA、繼電器、OCT、RS232、RS485輸出可選 |
|
|
輸入接口 |
4－20mA模擬輸入 |
|
|
其它功能 |
日、月、年累積器；上、斷電管理功能；工作狀態自診斷功能 |
|
|
通訊協議 |
MODBUS協議、M-BUS協議及澳泰擴展協議 |
【固定式超聲波流量計】

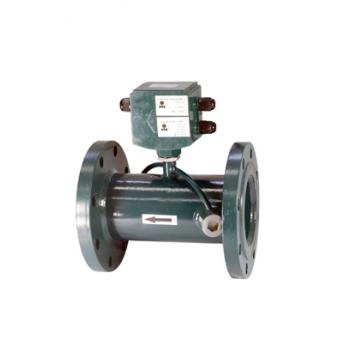

一體式超聲波流量計
AO-100Y型一體式超聲波流量計是采用了美國TI公司的430系列低功耗單片機研發而成的一體管段式超聲波流量計，該款產品解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題。具有精度高、量程比寬、成本低、安裝簡單、壓力損失小、無機械活動部件。該款產品的推出改變了用戶對超聲波流量計只能分體安裝的觀念，是未來超聲波流量計的發展方向。
* 測量精度：優于±1%
* 測量周期：1秒兩次（500ms）
* 工作電源：24V或AC220V可選
* 流速范圍：0～32m/s
* 顯 示：本地2×10漢字型背光顯示器
* 信號輸入：1路4－20mA模擬輸入，精度0.1％，可輸入溫度、壓力等信號
* 信號輸出：1路4－20mA模擬輸出，精度0.1％
2路可編程OCT輸出
定時打印輸出擴展功能
通用串行擴展總線RS232/RS485雙接口
* 連接方式：法蘭式/活接式（衛生型）可選
* 操 作：16鍵輕觸鍵盤
* 數據存儲：自動記錄前128天，前64個月，前5年累積流量和工作日志
自動記錄前32次上、斷電的時間和流量
* 斷電保護：斷電10萬小時數據不丟失
* 介質溫度：－40℃～
* 防護等級：IP65
* 電氣接口：M20×1.5
* 最大功耗：1.2W
法蘭機械尺寸圖
|
公稱通徑 DN(mm) |
額定壓力 (MPa) |
π形管段外形尺寸 |
標準管段外形尺寸 |
法蘭尺寸 |
|||||
|
L1 |
H1 |
L2 |
H2 |
D |
D1 |
D2 |
Ｎ-Φ |
||
|
15 |
2.5 |
320 |
136 |
95 |
65 |
46 |
14×4 |
||
|
20 |
360 |
142 |
105 |
75 |
56 |
14×4 |
|||
|
25 |
390 |
151 |
115 |
85 |
65 |
14×4 |
|||
|
32 |
450 |
157 |
140 |
100 |
76 |
18×4 |
|||
|
40 |
500 |
169 |
150 |
110 |
84 |
18×4 |
|||
|
50 |
1.6 |
200 |
260 |
165 |
125 |
99 |
18×4 |
||
|
65 |
200 |
280 |
185 |
145 |
118 |
18×4 |
|||
|
80 |
225 |
295 |
200 |
160 |
132 |
18×8 |
|||
|
100 |
250 |
314 |
220 |
180 |
156 |
18×8 |
|||
|
125 |
250 |
347 |
250 |
210 |
184 |
18×8 |
|||
|
150 |
300 |
372 |
285 |
240 |
211 |
22×8 |
|||
|
200 |
350 |
430 |
340 |
295 |
266 |
22×12 |
|||
|
250 |
450 |
489 |
405 |
355 |
319 |
26×12 |
|||
|
300 |
500 |
543 |
460 |
410 |
370 |
26×12 |
|||
|
350 |
550 |
599 |
520 |
470 |
429 |
26×12 |
|||
|
400 |
600 |
653 |
580 |
525 |
480 |
26×16 |
|||
|
450 |
700 |
708 |
640 |
585 |
548 |
30×20 |
|||
|
500 |
800 |
771 |
670 |
620 |
585 |
25×20 |
|||
|
600 |
1000 |
884 |
780 |
725 |
685 |
30×20 |
|||
|
700 |
1100 |
964 |
860 |
810 |
775 |
24×25 |
|||
|
800 |
1200 |
1072 |
975 |
920 |
880 |
24×30 |
|||
|
900 |
1300 |
1172 |
1075 |
1020 |
980 |
24×30 |
|||
|
1000 |
1400 |
1287 |
1175 |
1120 |
1080 |
28×30 |
|||
活接式（衛生型）機械尺寸圖
|
公稱通徑 DN(mm) |
額定壓力 (MPa) |
活接式外形尺寸 |
材 質 |
|||
|
L |
H |
D |
C |
|||
|
25 |
4.0 |
300 |
282 |
51 |
19 |
不銹鋼 |
|
40 |
300 |
300 |
74 |
23 |
||
|
50 |
300 |
310 |
84 |
24 |
||
|
65 |
350 |
330 |
100 |
28 |
||
|
80 |
400 |
345 |
114 |
30 |
||
|
100 |
450 |
365 |
128 |
31 |
||
◇電池供電型◇
電池供電型一體式超聲波流量計是采用3.6V鋰電池供電即可長時間工作的超低功耗超聲波流量計，具有測量精度高，免維護、無需操作等特點，特別適合于野外或城市管網計量。
* 測量精度優于±1%
* 重復性優于±0.2%
* 測量周期1秒（1s）
* 流速范圍0～
* 3.6V鋰電池可持續工作兩年以上
* 本地96段超低功耗液晶顯示:
正、負累積量、瞬時流量、流速、累計工作時間、日期、工作狀態及錯誤代碼
電池電量，超聲波信號強度與信號質量
* 4-20mA模擬輸出(兩線制)
* RS232(竊電輸出)、RS485(需外加5V)數據輸出
* MODBUS及澳泰擴展通訊協議
* 可測介質溫度范圍－
* 內部雙按鍵，磁性棒操作
* 平視、俯視顯示方式可選
* 法蘭、活接式(衛生型)連接方式可選
* 防護等級：IP68
* 防爆等級：EXdⅡCT6
* 功耗：DN100管徑平均功耗1.65mw
法蘭式機械尺寸圖
