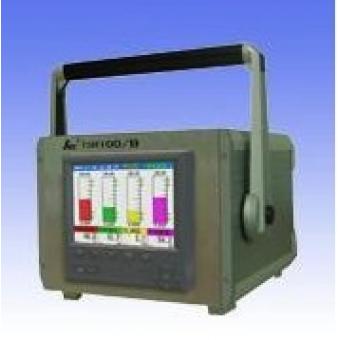

主要特點 1、 美觀大方的便攜式機箱 采用鋁合金外殼，外形美觀、堅固、重量輕，且屏蔽效果好。 2、 全新硬件結構、強抗擾設計 一體化鋁合金外殼、內部 EMI 抗干擾屏蔽隔離設計，完善的軟件功能，使 TSR100 系列儀表可靠性更高。 3、 顯示功能 采用高分辨率的 5.6 英寸 TFT 真彩液晶顯示屏，人機界面友好，使用方便。 4、 大容量 FLASH 存儲 內部采用大容量 Flash Memory 存儲數據，最大可擴展到 192Mbit 。 5、多通道采集及輸出 提供最多 16 路全隔離全可切信號輸入、 12 路 DC24V 饋電和 24 路繼電器輸出。 6、 軟件功能強 帶通道運算功能、采集修正算法、內置漢字拼音輸入法。 可選配多語言顯示界面。 7、 輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作。 主要技術指標 ■ 常用規格 儀表尺寸： 237 × 177 × 251 mm ■ 輸入部分 輸入點數據和測量周期
輸入種類及測量量程、精度：
（標準運行條件： 23 ± 2 ℃ , 55 ± 10%RH ，電源電壓 90 ～ 260VAC ，電源頻率 50/60Hz ± 1%, 預熱 30 分鐘以上，振動等對儀器動作無影響的狀態下的性能） 冷端補償：可采用儀表內置補償溫度、直接設置補償溫度、或指定通道值進行補償。 冷端補償精度： S 、 B 、 Wre 型： ± 1 ℃ K 、 J 、 E 、 T 型： ± 1 ℃（ 0 ℃或以上測量時） 最大輸入電壓： 2VDC 或以下的電壓量程及熱電偶：± 10VDC （連續） 6VDC 或以下的電壓量程： ± 50VDC （連續） 輸入阻抗： 2VDC 或以下的電壓量程及熱電偶： 10M Ω或以上 6VDC 或以下的電壓量程： 約 1M Ω 輸入外部阻抗 DC 電壓，熱電偶輸入： 2K Ω或以下 RTD 輸入： 1 線 10 Ω以下（三線應相等） 輸入偏置電流： 10nA 或以下 共模最大干擾電壓： 250V AC rms(50/60 Hz) 共模抑制比（ CMRR ）： 120dB(50/60Hz ± 0.1%,500 Ω不平衡，負端－接地端 ) 串模抑制比（ NMRR ）： 40Db(50/60 Hz ± 0.1%) 通道間最大干擾電壓： 250VAC rms ?。?50/60 Hz ） 通道間干涉： 120dB( 輸入外部個部阻抗 500 Ω，輸入到其它通道的電壓為 60V) ■ 輸出部分 模擬量輸出： 電流 0 ～ 10mA （負載≤ 750 Ω ） 4 ～ 20mA （負載 ≤ 500 Ω ） 電壓 0 ～ 5V （負載 ≥ 250K Ω ） 1 ～ 5V （負載 ≥ 250K Ω ） 開關量輸出： 繼電器觸點容量： AC250V/5A 或 DC30V/5A （阻性負載） SSR 輸出 — 400V/0.05A SSR 輸出 — 5~24V/0.05A 饋電輸出： DC24V/25mA (隔離型限流輸出) ■ 顯示部分 顯示器 : 5.6”TFT 彩色 LCD （ 320 × 234 點） 曲線 / 棒圖顯示顏色： 8 種顏色 背景色： 默認為黑色，可設置成白色。 顯示種類： 測量數據顯示（曲線顯示，數字顯示，棒圖顯示），總覽顯示，一覽顯示（當前報警一覽，報警歷史記錄一覽，儀表配置信息一覽，報表一覽），歷史追憶顯示。 曲線顯示： 畫面組數： 最多 6 組 每組通道數： 最多 4 個通道 波形更新周期： 同記錄間隔時間 方向： 縱向或橫向 標尺數： 4 － 12 等分 其它信息顯示： 數值顯示，柵格，當前時間，記錄光標，時標、工位號、工程單位、通訊狀態、斷偶狀態。 數字顯示： 畫面通道數： 雙通道或全通道 更新率： 1 秒 顯示內容： 測量值，工位號，單位，報警狀態，當前時間 總覽顯示： 更新率： 1 秒 顯示內容： 所有通道測量值和報警狀態 一覽顯示： 顯示種類： 報警一覽，信息一覽，報表一覽等 ■ 記錄間隔 1 秒—— 4 分鐘之間以秒為單位共 240 檔可供選擇。 ■ 報警功能 設定功能： 每個通道最多可以設定 4 個報警 報警種類： 上 / 下限，可設延遲報警時間（ 0-7s ，對所有通道有效） 顯示： 報警發生后在數據顯示部分顯示狀態（報警種類），也可設置自動切換到當前報警一覽顯示畫面。 保存： 保存信息： 報警產生 / 解除時間，報警種類，報警點。 保存記錄數：最多保存最新的 120 條信息 音響報警： 可設置報警蜂鳴輸出，也可控制繼電器輸出驅動外部音響。 輸出： 繼電器輸出點數： 2 、 4 或 8 、 12 動作： 勵磁 / 非勵磁，保持 / 非保持 ■ 電源 額定電源電壓： 220VAC +10-15 ％ 使用電源電壓范圍： 90 ～ 260 VAC 額定電源頻率： 50 ～ 60 Hz 功耗： < 15W 環境溫度： 0 ～ 50 ℃ 環境濕度： 20 ～ 80% RH （ 5 ～ 40 ℃） ■ 報警繼電器接點輸出（ /J0-/J12 ） 功能： 報警時從背面進行繼電器輸出。 輸出： 0-12 路常開觸點。 特殊定制： 0-6 路常開和常閉觸點。 繼電器接點容量： 30V DC/ 5A （電阻負載）， 250V AC （ 50/60 Hz ） / 5A 輸出形式： NO － C － NC （可選擇勵磁 / 非勵磁， AND/OR ，保持 / 非操持） ■ 串行口通信（ /C2 ， /C3 ） 功能： 通過主機進行控制和設定，將數據輸出到主機。 媒體： 符合 EIA RS － 232 （ /C2 ）或 RS － 485 （ 2 線）（ /C3 ） 協議： SR-BUS 或 Modbus RTU 協議 同步方式： 起 / 停同步式 通信方式（ RS-485 ）： 2 線式半雙工多點連接 （ 1 ： N ， N ＝ 1 ～ 32 ） 傳輸速度： 1200,2400,4800,9600,19200, 38400 ， 57600bps 數據長度： 8 bits 停止位： 1bit 奇偶校驗： 無 最遠通信距離： 1.2 km(RS-485) 通信模式： 專用協議的輸入輸出是 ASCII 碼， MODBUS 協議是二進制方式。 Modbus 通信： 動作方式： RTU SLAVE ■ 壓緊輸入端子（ /H2 ） 輸入端子采用壓緊輸入端子 ■ 運算功能 非采集通道可進行運算（＋、－、×、÷），還可以在運算通道進行曲線 / 數字顯示記錄。 ■ 24V DC 變送器用電源輸出（ /P1-/P6 ） 輸出電壓 : 22.8 ～ 25.2V DC( 額定負載電流時 ) 額定輸出電流： 4 ～ 20mA 最大輸出電流： 25 mA DC( 隔離型限流輸出 ) 60 mA DC ( 特殊定制 ) 允許導線電阻： RL ＜（ 17.8 變送器最小動作電壓） /0.02A （不含 250 Ω負載分流電阻的電壓降） 最大接線長度： 2 km （使用 CEV 電纜時） 絕緣電阻： 輸出?。”倔w接地之間， 20M Ω或以上（ 500V DC ） 耐電壓： 輸出－本體接地之間： 500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分鐘 跨接輸出端子： 500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分鐘 ■ 打印功能 可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機 ( 如 LQ-300K) ，打印歷史數據或曲線。 ■ 屏保功能 可設置在連續無按鍵一定時間后，關閉或調暗屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復正常屏幕顯示。 ■ 語 言 中文 ( 簡體或繁體 ) 、英文 ■ 重 量 約 3500 g ■ 存儲功能 測量數據： 4bytes/1 個數據 記錄數據： 4bytes/1 個通道記錄點 ( 記錄相應間隔時間內出現的最大、最小值 ) 選型表
*2 當選配 模擬量輸出或頻率輸入功能時（兩者只能選一項），全可切輸入通道最多允許配置 8路。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
