概述

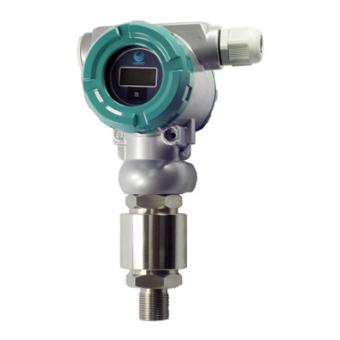

AO920陶瓷電容壓力變送器采用具有國際先進水平的陶瓷電容傳感器,配合高精度電子元件,經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術。充分發揮了陶瓷傳感器的技術優勢,使壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強,穩定性高,并有很高的測量精度。AO920陶瓷電容壓力變送器具有多種型號,多種量程,多種過程連接形式及材料??蓮V泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域,可適應工業測量的各種場合及介質,是傳統壓力表及傳統壓力變送器的理想升級換代產品,是工業自動化領域理想的壓力測量儀表。
※ 工作原理
被測介質的壓力直接作用于傳感器的陶瓷膜片上,使膜片產生與介質壓力成正比的微小位移,正常工作狀態下,膜片最大位移不大于
★ 特點
※ 抗過載和抗沖擊能力強
過壓可達量程的數倍至百倍。
※ 精度高,重復性好穩定性高
優于0.1%F.S/1年。
※ 溫度漂移小
由于取消了測量元件的中介液,因而使傳感器獲得了很高的測量精度,且受溫度影響小。
※ 抗干擾能力強
防水、防塵、防振、防爆、防腐。
※ 安裝簡便
產品結構合理,體積小,重量輕,可直接任意位置安裝。
★ 技術參數
※ 技術指標
● 使用對象 |
液體、氣體或蒸汽 |
● 測量范圍 |
表 壓:0~5KPa~3.5MPa; 密封表壓:0~7MPa; 絕 壓:0~7KPa; 負 壓:-0.1MPa~2MPa |
● 輸 出 |
4~20mADC |
● 電 源 |
12~36VDC |
● 負載特性 |
4~20mADC二線制 |
● 溫度范圍 |
環境溫度 -40℃~+ |
● 外殼防護 |
優于IP65 |
● 防爆類型 |
隔爆型dⅡCT6; 本安型iaⅡCT6應外配安全柵 |
※ 性能指標
● 綜合精度 |
精度等級:0.1%、0.2 % |
● 穩定性 |
優于±0.1% FS /年 |
● 溫度影響 |
變化量小于±0.15%/ 變化量小于±0.20%/ |
● 振動影響 |
在任何方向上振動頻率為20-200Hz時,變化量小于±0.02% BFSL |
● 沖擊影響 |
任何方向 |
● 負載影響 |
只要輸入變送器的端子電壓高于12V,就無負載影響。 |
● 位置影響 |
安裝位置不影響零點 |
※ 結構指標
● 結構材料 |
膜片:氧化鋁陶瓷 外殼:低銅鑄鋁 接觸介質材料:不銹鋼 “O”型圈密封結構:聚四氟乙烯或氟橡膠 |
● 過程連接 |
標準提供M20×1.5外螺紋 |
● 電氣連接 |
可根據需要從任何一個出口引出,建議使用φ10工業電纜作為引線,以便密封.引出接頭可選用通用電纜接頭PG16或M20×1.5,不引線一端用端蓋封住。 |
★ 結構尺寸
