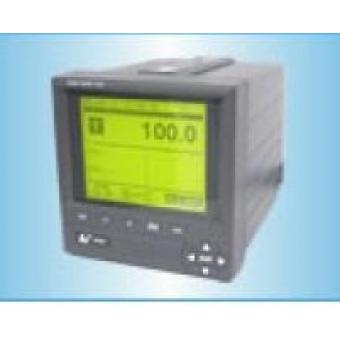

P-NSR100/L系列單色流量/熱量積算無紙記錄儀

P-NSR100/L系列單色流量/熱量積算無紙記錄儀商品描述：

概 述   　　 SWP-NSR 智能化單色 LCD 無紙記錄儀是我公司 2004 年新近研發的一種智能化 多功能二次儀表，適用于對各種過程參量進行監測、控制、記錄與數據遠傳。 　　 SWP-NSR 智能化單色 LCD 無紙記錄儀在設計上吸納了當今電腦的結構思路：硬 件上采用了大屏幕液晶圖形顯示板作為顯示屏，內帶快閃存儲器的新型微處理器，擴 充了大容量的數據存儲區；軟件上引入中文 WINDOWS 的框架思路，采用了數據壓縮 技術。準電腦化的結構，高度地體現了微處理器化儀表的優越性，成功地在體積為 144 × 144× 240 mm 的殼體中集成了能實現多回路參數監測，同屏 / 分屏顯示多 組數字與圖文曲線，內含大容量數據記錄存儲空間的多功能單色無紙記錄儀表。 　　 SWP-NSR 智能化單色 LCD 無紙記錄儀在人機操作與觀察界面上都對傳統的機械 式記錄儀做了挑戰性的改革：以中文菜單引導組態操作，以豐富的圖文數據顯示測量 過程和結果，以明確的中文信息標識畫面內容的工程涵義，以大容量的半導體存儲器 替代傳統的記錄筆與紙，克服了機械式記錄儀種種弊端與耗材費用，簡潔直觀地給人 以“智能”的感受。 　　SWP-NSR 智能化單色 LCD 無紙記錄儀可接受多達 12 路被測信號，最多多輸出

12路繼電器信號， 6 路 DC24V 饋電， 4 路模擬量輸出，根據用戶設定要求完成從信號采集、控制、記錄、追憶到傳送的全過程。

SWP-NSR 智能化單色 LCD 無紙記錄儀可直接與帶有 RS232 串行口的打印機連接，實現數據或曲線的打印。

SWP-NSR 智能化單色 LCD 無紙記錄儀的串行通訊接口可采用 SR-BUS 儀表通訊協議或 MODBUS RTU 通訊協議與上位機進行數據傳輸，實現記錄數據的集中管理。

SWP-NSR 智能化單色 LCD 無紙記錄儀可對傳感器饋電輸出，組成的系統可省去配電器。

主要特點

1.1多路輸入、輸出通道

輸入通道：全可切、全隔離信號最多 12 路。

DC24V 饋電輸出通道：最多可達 6 路

繼電器輸出通道：最多可達 12 路

模擬量輸出通道：最多可達 4 路

1.2多功能的顯示畫面：

采用了大屏幕液晶圖形顯示板作為顯示屏，可集中顯示中文菜單、輸入通道號、測量計算數值、過程曲線、工程單位、百分比棒圖、

輸出和報警狀況、歷史記錄追憶等。

1.3便捷的操作界面：

快捷的中文菜單，提示用戶逐級完成參數設定。

明確的中文信息，標識顯示數據的工程涵義。

豐富的圖形畫面，提供需要顯示的參數組合。

輕觸式面板按鍵，方便用戶進行各種的操作。

1.4高容量的存儲空間：

內置大容量存儲器最多 16Mbit 存儲空間，記錄點保存記錄時刻的數值。

1.5快速的通訊速率：

設有標準雙向串行通訊口，能以高達 57600pbs 的速率與上位機或其它相關的設備進行數據交換?？蛇x擇 RS-232 或 RS-485 通訊方　 式。

1.6靈活的附加功能：

通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接

口，報警音響蜂鳴器輸出等。靈活的運算通道類型，可實現許多特殊的功能要求。

1.7強大的記錄追憶功能：

可單步追憶。

可自動連續（追憶速度分 20 檔可調）追憶。

可按時間查詢追憶。

可通過移動定位軸來查看歷史數據及曲線。

1.8通過 SWP-SPC2000 版工控組態軟件， NSR 系列單色 LCD 無紙記錄儀和其他儀表以 485 通訊方式可方便地組成高性能、低價位的工

控系統。

主要技術指標

輸入信號　　　　　　模擬量輸入：　　　　　熱電偶 　　　　　　B 、 S 、 K 、 E 、 T 、 J 、 W

熱電阻　　　　　　 PT100 、 CU50

電壓　　　　　　　 0 — 5V　　　　　　　1 — 5V

0 — 100mV　　　　　 0 — 20mV

電流　　　　　　　 0 — 10mA　　　　　　4 — 20mA

脈沖量輸入：　　　 　 矩形波，正弦波或三角波

幅度 ≥ 4V　　　 頻率0 – 15KHz

輸出信號　　　　　 模擬量輸出：　　　　　電流　　　　　0 — 10mA （負載≤ 750 Ω ）

4 — 20mA （負載 ≤ 500 Ω ）

電壓　　　　　0 — 5V （負載 ≥ 250K Ω ）

1 — 5V （負載 ≥ 250K Ω ）

開關量輸出： 　 　 　 繼電器觸點容量： AC 220V/3A 或 DC 24V/5A （阻性負載）

SCR 輸出 —— 400V/0.5A

SSR 輸出 —— 5 – 24V/0.05A

饋電輸出：　 　　　　　　　　　　　　　DC 24V/30mA

精 度　　　　　　　　0.5%FS ± 1 字 或 0.2% FS ± 1 字

小信號切除　　　　 　0 — 25.5%FS

測量范圍　　　　　　 - 1999 — 999999 字

采樣周期 　　　　　　1 秒

記錄間隔 　　　　　　1 秒—— 4 分鐘之間以秒為單位共 240 檔可供選擇。

顯示方式 　　　　　　背光式大屏幕真彩液晶（ LCD ）圖形顯示板

顯示內容可由漢字，西文，數字，過程曲線，光柱等組成

通過面板按鍵可完成畫面翻頁，歷史數據前后搜索， LCD 畫面對比度，屏幕時標變更等

參數設定 　　　　　　中文菜單提示，通過按鍵或上位機通訊口設定，設定參數密碼鎖定。

報警功能 　　　　　　每個通道最多可以設定 4 個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報警

回差、繼電器觸點輸出（ 12 個繼電器可復用）、蜂鳴報警輸出。還可設置外接報警音響觸點和報警屏自

動切換功能。每個通道保存最新的 16 條報警信息。

控制方式 　　　　　　可選擇帶回差的 ON/OFF 繼電器觸點輸出 （ AC220V/3A ）。

通訊輸出　　　　　　RS232/485 ，波特率 1200 ~ 19200pbs ( 帶光隔，儀表后側接口 )

1200 ~ 　　　　　　 57600pbs ( TTL 電平，儀表前端 USB 接口 )

打印功能 　　　　　　可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機 ( 如 LQ-300K ) ，打印歷史數據或曲線。

保護方式 　　　　　　設定參數永久保存，記錄數據斷電保存，內置看門狗電路。

語　言　　　　　　 　簡體中文

使用環境 　　　　　　環境溫度 0 ~ 45 ℃ 相對濕度 ≤ 85%RH 避免強腐蝕性氣體。 電源電壓 AC 220V + 10 - 15% 50— 60Hz

功 耗 　　　　　　　 ≤ 25W

重 量 　　　　　　　 約 2700 g

安 裝 　　　　　　　 儀表尺寸： 144 × 144 × 240 mm 開孔尺寸： 138 × 138 mm

安裝：　　　　　　　　卡條式固定架

存儲容量 　　　　　　最大 存儲空間為 16Mbit ，數據記錄時間長短與儀表通道數、存儲容量、記錄時間間隔有關，可參考下表：

容量（ Mb） 記錄間隔 (S) 通道數 大約可記錄天數 (天) 4 (出廠基本配置) 1 1 5.3 2 2.6 4 1.3 8 0.66 16 0.33 240 1 1274 2 637 4 318 8 159 16 79 8 1 1 11.3 2 5.6 4 2.8 8 1.4 16 0.7 240 1 2730 2 1365 4 682 8 341 16 170 12 1 1 17.4 2 8.7 4 4.3 8 2.1 16 1.0 240 1 4187 2 2093 4 1046 8 523 16 261 16 1 1 23.5 2 11.7 4 5.8 8 2.9 16 1.4 240 1 5643 2 2821 4 1410 8 705 16 352
