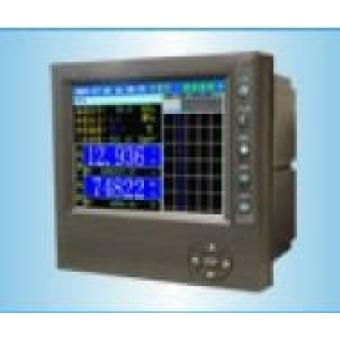

SWP-VSR100彩色流量/熱量積算無紙記錄儀

SWP-VSR100彩色流量/熱量積算無紙記錄儀商品描述：

、  強大的流量積算功能

適配各種不同類型的流量、溫度、壓力傳感器。

可精確地對質量流量、體積流量、熱能、熱量等進行實時值測量與累積積算。

內置專用算法，可對飽和蒸汽、過熱蒸汽、熱水、天然氣（符合標準 SY/T6143-96 ）等介質進行測量計算?？赏瓿闪髁肯禂?shù)的自動演算與設置、 支持天然氣組分。

帶停電記錄及時間累計功能，帶自動抄表功能，自動生成月報表、日報表、班報表。

最多 4 路全補償?shù)牧髁客ǖ溃疃?12 路無補償?shù)牧髁客ǖ?，最?1 路天然氣流量通道。

2、 全新硬件結構、強抗擾設計

一體化鋁合金外殼、內部 EMI 抗干擾屏蔽隔離設計，完善的軟件功能，使 VSR 系列儀表可靠性更高。

3、  顯示功能

采用高分辨率的 5.7 英寸 STN 彩色液晶顯示器，屏幕尺寸大，顯示清晰。

4、  大容量 FLASH 存儲

內部采用大容量 Flash Memory 存儲數據，最大可擴展到 192Mbit 。

5、  多通道采集及輸出

提供最多 12 路全隔離全可切信號輸入、 6 路 DC24V 饋電和 12 路繼電器輸出。

在不超過 8 路輸入信號的情況下，提供最多 4 路的變送輸出或 4 路的頻率信號輸入。

通過組態設定，各通道可做為流量信號檢測通道，也可做為溫度、壓力補償信號檢測通道。

6、 通信

提供帶光電隔離的 RS-232 或 RS-485 通訊接口，方便與上位機聯網通信。

支持外接微型打印機及 USB 存儲棒。

7、  軟件功能強

帶通道運算功能、采集修正算法、內置漢字拼音輸入法。

主要技術指標

■ 常用規格

安裝： 嵌入式儀表盤安裝 ( 垂直儀表盤 ) ，卡條式固定架。允許向后最大傾斜 30 °，左右水平。

儀表尺寸： 164 × 150 × 240 mm

開孔尺寸： 138 × 138 mm

儀表盤厚度： 2 － 6mm

■ 輸入部分

輸入點數據和測量周期

輸入種類及測量量程、精度：

（標準運行條件： 23 ± 2 ℃ ,55 ± 10%RH ，電源電壓 90 ～ 260VAC ，電源頻率 50/60Hz ± 1%, 預熱 30 分鐘以上，振動等對儀器動作無影響的狀態下的性能）

冷端補償：　　　　　可采用儀表內置補償溫度、直接設置補償溫度、或指定通道值進行補償。

冷端補償精度：

S 、 B 、 Wre 型： ± 1 ℃

K 、 J 、 E 、 T 型： ± 1 ℃（ 0 ℃或以上測量時）

最大輸入電壓：

2VDC 或以下的電壓量程及熱電偶：± 10VDC （連續）

6VDC 或以下的電壓量程：　± 50VDC （連續）

輸入阻抗：

2VDC 或以下的電壓量程及熱電偶： 10M Ω或以上

6VDC 或以下的電壓量程：　約 1M Ω

輸入外部阻抗

DC 電壓，熱電偶輸入： 2K Ω或以下

RTD 輸入： 1 線 10 Ω以下（三線應相等）

輸入偏置電流：　 10nA 或以下

共模最大干擾電壓： 250V AC rms(50/60 Hz)

共模抑制比（ CMRR ）： 120dB(50/60Hz ± 0.1%,500 Ω不平衡，負端－接地端 )

串模抑制比（ NMRR ）： 40Db(50/60 Hz ± 0.1%)

通道間最大干擾電壓： 250VAC rms ?。?50/60 Hz ）

通道間干涉： 120dB( 輸入外部個部阻抗 500 Ω，輸入到其它通道的電壓為 60V)

■ 輸出部分

模擬量輸出： 電流 0~10mA （負載≤ 750 Ω ）

                                   4~20mA （負載 ≤ 500 Ω ）

                          電壓 0~5V （負載 ≥ 250K Ω ）

                                     1~5V （負載 ≥ 250K Ω ）

開關量輸出： 繼電器觸點容量： AC250V/5A 或 DC30V/5A （阻性負載）

                          SSR 輸出 — 400V/0.05A

                          SSR 輸出 — 5~24V/0.05A

饋電輸出： DC24V/25mA (隔離型限流輸出)

■ 顯示部分

顯示器 : 5.7” 彩色 STN LCD （ 320 × 240 點）

曲線 / 棒圖顯示顏色： 8 種顏色

背景色： 默認為黑色，可設置成白色。

顯示種類： 測量數據顯示（曲線顯示，數字顯示，棒圖顯示），總覽顯示，一覽顯示（當前報警一覽，報警歷史記錄一覽，儀表配置信息一覽，報表一覽），歷史追憶顯示、流量屏顯示、掉電記錄顯示。

曲線顯示：

畫面組數： 最多 6 組

每組通道數： 最多 4 個通道

波形更新周期： 同記錄間隔時間

方向： 縱向或橫向

標尺數： 4 － 12 等分

其它信息顯示： 數值顯示，柵格，當前時間，記錄光標，時標、工位號、工程單位、通訊狀態、斷偶狀態。

數字顯示：

畫面通道數： 雙通道或全通道

更新率： 1 秒

顯示內容： 測量值，工位號，單位，報警狀態，當前時間

總覽顯示：

更新率： 1 秒

顯示內容： 所有通道測量值和報警狀態

一覽顯示：　　

顯示種類： 報警一覽，信息一覽，

流量屏顯示：

顯示內容： 流量信號檢測值、補償溫度值、補償壓力值，以及這三個變量的變化趨勢曲線。

瞬時流量值、瞬時熱能值

累積流量值、累積熱能值

累積范圍： 0 － 99999999 . 999

報表顯示：

顯示種類： 月報表，日報表，班報表 （每天最多分 4 個班）

掉電記錄顯示：　　

顯示內容： 掉電次數、掉電總累計時間、最后 96 次的停電記錄。

■   記錄間隔

1 秒—— 4 分鐘之間以秒為單位共 240 檔可供選擇。

■ 報警功能

設定功能： 每個通道最多可以設定 4 個報警

報警種類： 上 / 下限，可設延遲報警時間（ 0-7s ，對所有通道有效）

顯示： 報警發生后在數據顯示部分顯示狀態（報警種類），也可設置自動切換到當前報警一覽顯示畫面。

保存：

保存信息： 報警產生 / 解除時間，報警種類，報警點。

保存記錄數：最多保存最新的 120 條信息

音響報警： 可設置報警蜂鳴輸出，也可控制繼電器輸出驅動外部音響。

輸出： 繼電器輸出點數： 2 、 4 或 8 、 12

動作： 勵磁 / 非勵磁，保持 / 非保持

■ 電源

額定電源電壓：　 220VAC +10-15 ％

使用電源電壓范圍： 90 ～ 260 VAC

額定電源頻率：　　 50 ～ 60 Hz

功耗： < 25W

環境溫度：　　　　 0 ～ 50 ℃

環境濕度：　　　　 20 ～ 80% RH （ 5 ～ 40 ℃）

■  報警繼電器接點輸出（ /J0-/J12 ）

功能： 報警時從背面進行繼電器輸出。

輸出： 0-12 路常開觸點。

特殊定制： 0-6 路常開和常閉觸點。

繼電器接點容量： 30V DC / 5A （電阻負載）， 250V AC （ 50/60 Hz ） / 5A

輸出形式：　　　 NO － C － NC （可選擇勵磁 / 非勵磁， AND/OR ，保持 / 非操持）

■  串行口通信（ /C2 ， /C3 ）

功能： 通過主機進行控制和設定，將數據輸出到主機。

媒體： 符合 EIA RS － 232 （ /C2 ）或 RS － 485 （ 2 線）（ /C3 ）

協議： SR-BUS 或 Modbus RTU 協議

同步方式： 起 / 停同步式

通信方式（ RS-485 ）： 2 線式半雙工多點連接

（ 1 ： N ， N ＝ 1 ～ 32 ）

傳輸速度： 1200,2400,4800,9600,19200,

                      38400 ， 57600bps

數據長度： 8 bits

停止位：　 1bit

奇偶校驗： 無

最遠通信距離：　 1.2 km(RS-485)

通信模式： 專用協議的輸入輸出是 ASCII 碼， MODBUS 協議是二進制方式。

Modbus 通信：　 動作方式： RTU SLAVE

■ 壓緊輸入端子（ /H2 ）

　　輸入端子采用壓緊輸入端子

■ 運算功能

　　非采集通道可進行運算（＋、－、×、÷），還可以在運算通道進行曲線 / 數字顯示記錄。

■ 報表功能　

報表種類： 月報，日報，班報（最多 4 個班）

■ 24V DC 變送器用電源輸出（ /P1-/P6 ）

輸出電壓 : 22.8 ～ 25.2V DC( 額定負載電流時 )

額定輸出電流：　 4 ～ 20mA

最大輸出電流：　 25 mA DC( 隔離型限流輸出 )

60 mA DC ( 特殊定制 )

允許導線電阻：　 RL ＜（ 17.8 變送器最小動作電壓） /0.02 A （不含 250 Ω負載分流電阻的電壓降）

最大接線長度：　 2 km （使用 CEV 電纜時）

絕緣電阻：　　　 輸出?。”倔w接地之間，

                                   20M Ω或以上（ 500V DC ）

耐電壓：　

                                  輸出－本體接地之間：

                                  500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分鐘

                                  跨接輸出端子：

                                 500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分鐘

■  打印功能

可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機 ( 如 LQ-300K) ，打印歷史數據或曲線。

■  屏保功能

可設置在連續無按鍵一定時間后，關閉或調暗屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復正常屏幕顯示。

■ 語 言 中文簡體或繁體

■ 重 量 約 2900 g

■ 存儲功能

測量數據： 4bytes/1 個數據

記錄數據： 4bytes/1 個通道記錄點 ( 記錄相應間隔時間內出現的最大、最小值 )

存儲容量： 64Mbit ( 最大 192Mbit)

選型表

*1 不能同時指定/C2、/C3，使用微型打印機時，必須配置RS-232接口 。

*2 當選配 模擬量輸出或頻率輸入功能時（兩者只能選一項），全可切輸入通道最多允許配置 8路。

如： SWP-VSR106-2-0/T/J4 /C2 表示外形尺寸 164*150*240 的 6 路簡體中文版 VSR 彩色天然氣流量積算型無紙記錄儀，帶 4 個繼電器 常開觸點 輸出，帶 RS-232 通訊接口，配置 128Mbit 內存。
