適用于溫度、壓力、流量、液位等各種工業過程參數的測量，顯示和控制。
功能特點
萬能信號輸入
多種給定方式，可選
多種控制輸出，可選
帶隔離RS232 或RS485通訊隔離接口，可以和計算機，PLC和DCS通訊。
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 48×96×110 96×48×110
開孔尺寸 (W×H)（mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 45+0.5×92+0.5 92+0.5×45+0.5
AOA5000接線圖
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角

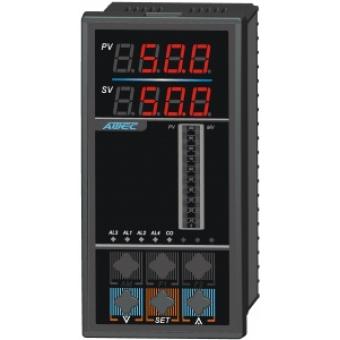

AOA5000智能型專家自整定PID調節器(澳泰儀表)
AOA5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
A |
3.設計型號 智能型專家自整定PID調節器 |
|||||||||||||||
|
5 |
4.設計系列 單回路 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 |
5.控制類型 時間比例控制繼電器輸出 時間比例控制雙向可控硅輸出 時間比例控制2/24V電壓輸出 可控硅移相觸發脈沖輸出 0～10mA恒流輸出+上下限報警或控制 4～20mA恒流輸出+上下限報警或控制 0～5V恒壓輸出+上下限報警或控制 1～5V恒壓輸出+上下限報警或控制 可控硅過零觸發脈沖輸出 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
6.輸入類型 1.熱電偶輸入 2.熱電阻輸入 3.霍爾變送器輸入 4.遠傳壓力表輸入 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 9.用戶特殊要求的輸入 U.萬能輸入 |
|||||||||||||||
|
0 1 5 6 7 8 |
7.PID控制給定類型 機內定值給定 機內時間程序給定 由外部0～10mA給定 由外部4～20mA給定 由外部0～5V給定 由外部1～5V給定 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
8-9.外形結構類型 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
10. 配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
11.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
12.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
A |
5 |
6 |
6 |
0 |
H |
8 |
P |
A |
0 |
標準選型舉例 |
