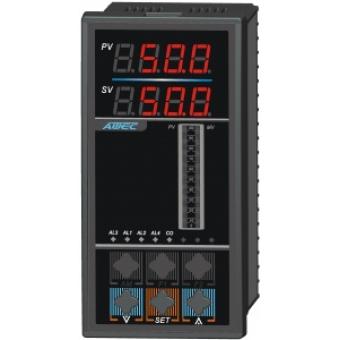

AODFQA7000帶工程量顯示和變送輸出的智能后備操作器
適用范圍
AODFQA7000后備操作器在功能上相當于一臺AODFQA5000智能后備操作和一臺AOB5000數字顯示變送儀表。
它接收從DCS系統或智能調節器來的0～10mA/4～20mA/0～5V/1～5V閥位給定輸入信號，輸出0～10mA/4～20mA/0～5V/1～5V閥位給定輸出信號，再由伺服放大器去驅動電動閥門執行器或由電氣轉換器和閥位定位器去驅動氣動薄膜閥，并于主屏(上屏)按0～100%顯示閥位給定輸出值。
它同時接收從現場來的溫度/壓力/流量等工程量信號，于附屏(下屏)顯示該工作量值，并于變送輸出2將該工程量變送輸出，供后級儀表或記錄儀使用。
適合于作為DCS系統回路調節控制輸出和智能調節器控制輸出的后備操作器使用。
功能特點
AODFQA7000處在自動狀態時，其閥位給定輸入和閥位給定輸出相當于直通，以實現DCS系統或調節器對閥門的自動控制。但閥位給定輸入和閥位給定輸出的信號制式可以不同。即：可同時起信號制式變換的作用。
手自動無擾切換
遠程手自動控制
遠程強制手動
輸入輸出信號按鍵可選
單片機智能化設計，全部參數按鍵可設定，雙數顯、雙光柱顯示（豎表）
可帶RS232/RS485隔離通訊接口
儀表外形與尺寸
外形尺寸(W×H×D)（mm）：
96×96×110 160×80×110 80×160×110
開孔尺寸(W×H)（mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5
外形尺寸(W×H×D)（mm）：
160×80×110 80×160×110 96×48×110 48×96×110
開孔尺寸(W×H)（mm）：
152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFQA7000接線圖
S9,V4,H4
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
 |
V6/V8,H6/H8
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
AODFQA7000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
D |
F |
Q |
A |
3-6.設計型號 智能帶工程量顯示后備操作器 |
||||||||||||
|
7 |
7.設計系列 單回路 |
|||||||||||||||
|
5 6 7 8 |
8.控制輸入類型 0～10mA輸入 4～20mA輸入 0～5V輸入 1～5V輸入 |
|||||||||||||||
|
5 6 7 8 |
9.控制輸出類型 0～10mA控制輸出 4～20mA控制輸出 0～5V控制輸出 1～5V控制輸出 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
10.工程量輸入類型 1.熱電偶輸入 2.熱電阻輸入 3.霍爾變送器輸入 4.遠傳壓力表輸入 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 9.用戶特殊要求的輸入 U.萬能輸入 |
|||||||||||||||
|
5 <P style="LINE-HEIGHT: 12pt; TEXT-AL |
