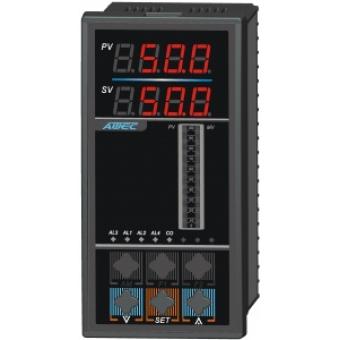

AODFD5000系列帶伺服放大器的智能操作器
適用范圍
AODFD5000系列帶伺服放大器的智能操作器，可通過按鍵操作直接輸出正轉和反轉控制信號，驅動各種電動調節閥門，并帶實際閥位數字顯示，適合于各種電動調節閥門的手動操作與控制使用。
功能特點
手操器和伺服放大器一體化，可直接驅動電/動閥門。
正反轉驅動輸出采用
單片機智能化，全部參數可按鍵設定。
輸入輸出隔離
閥位反饋輸入可接受0-10mA、4-20mA、0-5V、1-5V任意信號。
可帶RS232/RS485通訊接口。
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110
開孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5
外形尺寸 (W×H×D)（mm）：
160×80×110 80×160×110 96×48×110 48×96×110
開孔尺寸 (W×H) （mm）：
152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFD5000接線圖
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
AODFD5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
D |
F |
D |
3-5.設計型號 智能帶伺服后備操作器 |
|||||||||||||
|
5 |
6.設計系列 單回路 |
|||||||||||||||
|
0 |
7.控制輸出類型 正反轉驅動輸出 |
|||||||||||||||
|
5 6 7 8 |
8.反饋輸入類型 0～10mA輸入 4～20mA輸入 0～5V輸入 1～5V輸入 |
|||||||||||||||
|
H V H V H V S |
8 8 6 6 4 4 9 |
9-10.外形結構類型 160× 80× 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
11. 配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
12.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
13.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
D |
F |
D |
5 |
0 |
6 |
V |
6 |
P |
A |
0 |
標準選型舉例 |
