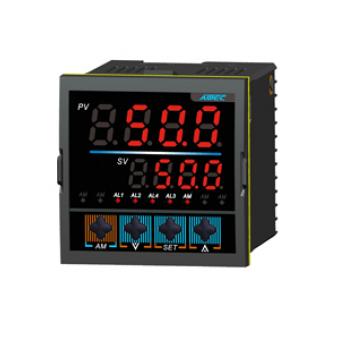

AOPH5000 pH值數字顯示、變送調節儀表
產品概述
AOPH5000系列儀表可進行pH值測量、控制，高阻抗前置放大器輸入能確保各種pH電極通用，測量精確、穩定，運行可靠。
該產品可進行現場單點標定，使用簡單方便。具有溫度補償功能，溫度補償可人工設定。適用于pH檢測，ORP檢測、顯示。
該產品具有RS232或RS485通訊接口，可和上位機通訊。
功能特點
可進行現場單點標定，使用簡單方便。
具有溫度補償功能，溫度補償可人工設定。
具有RS232或RS485通訊接口，可和上位機通訊。
儀表外形與尺寸
外形尺寸 (W×H×D)(mm)： 96×96×110
開孔尺寸 (W×H) (mm)： 92+0.5×92+0.
AOPH5000接線圖
AOPH5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
P |
H |
3.設計型號 智能PH儀表 |
||||||||||||||
|
5 |
4.設計系列 單回路 |
|||||||||||||||
|
0 1 2 5 6 7 8 |
5.控制類型 無控制輸出 1個繼電器控制輸出 2個繼電器控制輸出 0～10mA控制輸出 4～20mA控制輸出 0～5V控制輸出 1～5V控制輸出 |
|||||||||||||||
|
1 2 5 6 7 8 9 |
6.輸入類型 1.±1000mV線性PH電極 2 ±1000mV線性PH電極,帶Pt100補償 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 9.用戶特殊要求的輸入 |
|||||||||||||||
|
0 1 5 6 7 8 |
7.變送輸出類型 無瞬時模擬變送輸出 0～10mA 瞬時模擬變送輸出 4～20mA瞬時模擬變送輸出 0～5V瞬時模擬變送輸出 1～5V瞬時模擬變送輸出 用戶要求的瞬時模擬變送輸出 |
|||||||||||||||
|
S |
9 |
8-9.外形結構類型 96× |
||||||||||||||
|
N P |
10. 配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
11.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
12.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
P |
H |
5 |
2 |
6 |
6 |
S |
9 |
P |
A |
0 |
標準選型舉例 |
