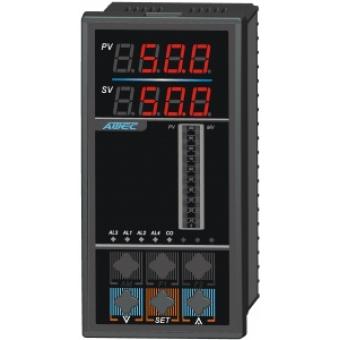

AOGI5000智能型雙色電接點液位顯示儀表/浮球液位顯示儀表
適用范圍
AOGI5000智能型雙色電接點液位顯示儀表/浮球液位顯示儀表接收液位開關信號，可分別設定每個液位開關的液位值，以LED數碼形式指示當前液位，并可和計算機連接通訊。適用于和各種電接點液位計和浮球液位計配套，用于鍋爐汽包水位和其他液位的測量顯示。
功能特點
采用單片機技術設計，可靈活設置各輸入各接點的液位值，能和任一廠家的電接點液位計浮球位計配套。
最多輸入接點數19個，19個以下可任意配置。
具有數字和光柱兩組顯示，使用直觀方便。
具有變送輸出和上下限報警輸出。
具有RS232/RS485通訊接口，可和上位機通訊。
儀表外形與尺寸
外形尺寸 (W×H×D)(mm)： 80×160×110
開孔尺寸 (W×H) (mm)： 76+0.5×152+0.5
AOGI5000接線圖
 |
AOGI5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
G |
I |
3-4.設計型號 電接點光柱變送儀表 |
||||||||||||||
|
5 |
5.設計系列 單回路 |
|||||||||||||||
|
0 1 2 3 4 |
6.控制繼電器 0個繼電器輸出 1個繼電器輸出 2個繼電器輸出 3個繼電器輸出 4個繼電器輸出 |
|||||||||||||||
|
0 0 1 1 |
4 8 6 9 |
7-8.輸入點數 0-4干觸點輸入 0-8干觸點輸入 0-16干觸點輸入 0-19干觸點輸入 |
||||||||||||||
|
0 5 6 7 8 9 |
9.變送輸出類型 無模擬變送輸出 0～10mA瞬時模擬變送輸出 4～20mA瞬時模擬變送輸出 0～5V瞬時模擬變送輸出 1～5V瞬時模擬變送輸出 用戶要求的瞬時模擬變送輸出 |
|||||||||||||||
|
V |
6 |
10-11.外形結構類型 80× |
||||||||||||||
|
N P |
12. 配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
13.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
14.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
G |
I |
5 |
0 |
0 |
8 |
0 |
V |
6 |
P |
A |
0 |
標準選型舉例 |
