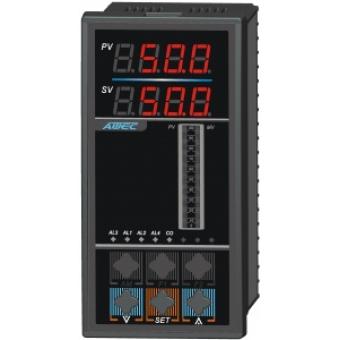

AOH5000系列爐膛負壓數顯記錄儀
適用范圍
AOH5000系列爐膛負壓數顯記錄儀接受0-10mA/4-20mA/1-5V/0-5V的爐膛負壓輸入信號，進行爐膛負壓指示，并記錄當天（24小時內）和當天內各班次（三班或四班）爐膛負壓超限報警的次數、累計時間和每次超限報警的最大值（和最小值），并帶爐膛負壓隔離變送輸出，適用于電廠和鍋爐爐膛負壓的監視，記錄和變送輸出。
功能特點
輸入信號0-10mA，4-20mA，1-5V，0-5V通用。
單片機智能化設計，長期運行無漂移。
保持24小時內各班次（三班或四班可設定）超限報警的次數、累計時間和各次的最大值或最小值。
帶爐膛負壓0-10mA、4-20mA、1-5V、0-5V隔離變送輸出。
可帶RS232/RS485等隔離通訊接口。
儀表外形與尺寸
外形尺寸 (W×H×D)(mm)：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
開孔尺寸 (W×H) (mm)：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOH5000接線圖
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
AOH5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
H |
3.設計型號 爐膛負壓記錄儀表 |
|||||||||||||||
|
5 |
4.設計系列 單回路 |
|||||||||||||||
|
0 1 2 3 |
5.控制繼電器 0個繼電器輸出 1個繼電器輸出 2個繼電器輸出 3個繼電器輸出 |
|||||||||||||||
|
5 6 7 8 |
6.輸入類型 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 |
|||||||||||||||
|
0 5 6 7 8 |
7.變送輸出類型 無模擬變送輸出 0～10mA瞬時模擬變送輸出 4～20mA瞬時模擬變送輸出 0～5V瞬時模擬變送輸出 1～5V瞬時模擬變送輸出 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
8-9.外形結構類型 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
10. 配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
11.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
12.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
H |
5 |
2 |
6 |
0 |
S |
9 |
P |
A |
0 |
標準選型舉例 |
