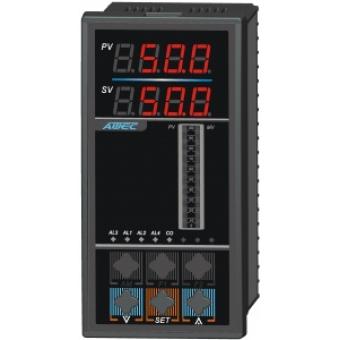

AOD5000系列萬能信號輸入多通道巡檢儀
適用范圍
適用于設備的軸溫、管道風溫和爐窯溫度等各種工業過程緩變參數的巡回監測與報警控制。
功能特點
萬能輸入信號
單片機智能化
報警繼電器
可帶一路極大值/極小值/平均值變送輸出
可帶RS232/RS485隔離通訊接口
儀表外形與尺寸
AOD5000接線圖
外形尺寸(W×H×D)（mm）：
96×96×110
開孔尺寸(W×H) (mm)：
92+0.5×92+0.5
外形尺寸(W×H×D)（mm）：
160×80×110 80×160×110
開孔尺寸(W×H) (mm)：
152+0.5×76+0.5 76+0.5×152+0.5
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
AOD5000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
D |
3.設計型號 巡檢儀表 |
|||||||||||||||
|
5 5 |
0 1 |
8 6 |
4-5.設計系列 8回路 16回路 |
|||||||||||||
|
0 1 2 3 4 5 6 |
5.控制繼電器 0個繼電器輸出 1個繼電器輸出 2個繼電器輸出 8路上下限16個繼電器輸出(RL1) 16路下限16個繼電器輸出(RL3) 16路上限16個繼電器輸出(RL4) 16路上下限32個繼電器輸出(RL1+RL2) |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
6.輸入類型 1.熱電偶輸入 2.熱電阻輸入 3.霍爾變送器輸入 4.遠傳壓力表輸入 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 9.用戶特殊要求的輸入 U.萬能輸入 |
|||||||||||||||
|
0 5 6 7 8 9 |
7.變送輸出類型 無模擬變送輸出 0～10mA瞬時模擬變送輸出 4～20mA瞬時模擬變送輸出 0～5V瞬時模擬變送輸出 1～5V瞬時模擬變送輸出 用戶要求的瞬時模擬變送輸出 |
|||||||||||||||
|
H V S |
8 8 9 |
8-9.外形結構類型 160×80 mm橫表 80×160 mm豎表 96×96 mm方表 |
||||||||||||||
|
N P |
10.配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
11.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
12.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
D |
5 |
0 |
8 |
0 |
6 |
0 |
S |
9 |
P |
A |
0 |
標準選型舉例 |
