AOG8000系列系列單回路帶壓補汽包水位儀
適用范圍
AOG8000系列壓力補償式鍋爐汽包水位光柱數顯變送儀適用于與蒸汽雙罩雙室平衡容器和差壓變送器配套完成各種鍋爐水位的精確測量，顯示與變送輸出。
功能特點
根據差壓測量汽包水位，根據壓力進行水位補償，消除虛假水位。
水位測量可接收：0～10mA，4～20mA，0～5V，1～5V任意差壓信號即設即用。
壓力補償可接收：0～10mA，4～20mA，0～5V，1～5V任意壓力信號，即設即用。
帶實際水位、上限、上上限、下限、下下限報警控制輸出。
帶0～10mA，4～20mA，0～5V，1～5V實際水位信號變送輸出，即設即用。

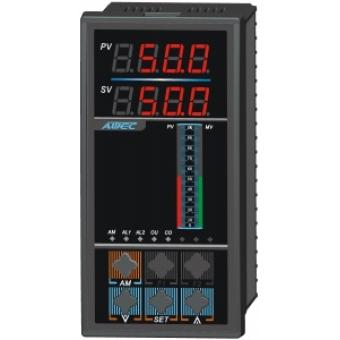

雙數顯、雙光柱顯示。
上屏顯示實際汽包水位。
下屏可按鍵選擇顯示、差壓、壓力、變送輸出或報警設定值等任一參數。
左邊光柱顯示差壓值。
右邊光柱顯示實際水位值。
可帶RS232/RS485隔離通訊接口。
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）：160×80×110 80×160×110
開孔尺寸 (W×H) （mm）： 152+0.5×76+0.5 76+0.5×152+0.5
AOG8000接線圖
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
