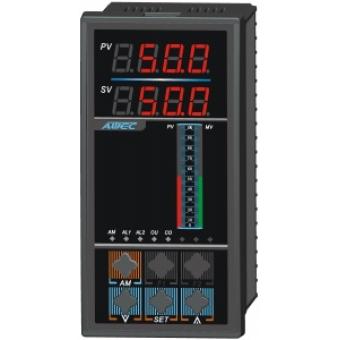

AOG5000系列智能型單回路單光柱、單數顯、單輸出控制變送儀
適用范圍
適用于溫度、壓力、液位、流量等工業過程參數的測量、顯示、控制和變送輸出。
功能特點
萬能輸入信號
單片機智能化
數碼管和光柱同時顯示
上限、上上限、下限、下下限四個報警繼電器輸出
0-10mA，4-20mA，0-5V，1-5V隔離變送輸出
可帶RS232/RS485隔離通訊接口
儀表外形與尺寸
外形尺寸 (W×H×D)（mm）： 160×80×110 80×160×110
開孔尺寸 (W×H) （mm）： 152+0.5×76+0.5 76+0.5×152+0.5
AOG5000接線圖
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
