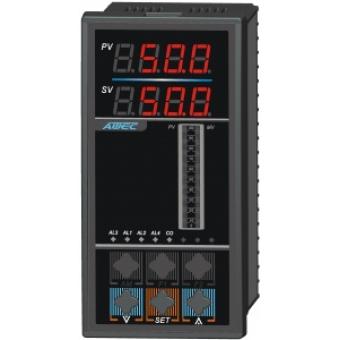

AOZ7000系列雙回路智能數字顯示儀表
適用范圍
適用于溫度、壓力、液位、流量、重量等工業過程參數的測量與顯示。
功能特點
萬能輸入信號
單片機智能化
可帶RS232/RS485等隔離通訊接口
儀表外形與尺寸
外形尺寸(W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
開孔尺寸(W×H)（mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOZ7000接線圖
備注：以上為豎表接線圖例，將圖例順時針旋轉90度即為橫表接線圖，即橫表電源接線在左下角
AOZ7000儀表選型
|
A |
O |
說明 |
||||||||||||||
|
Z |
3.設計型號 雙回路數字顯示儀表 |
|||||||||||||||
|
7 |
4.設計系列 雙回路 |
|||||||||||||||
|
0 |
5.控制繼電器 0個繼電器輸出 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
1 2 3 4 5 6 7 8 9 U |
6-7.輸入類型 1.熱電偶輸入 2.熱電阻輸入 3.霍爾變送器輸入 4.遠傳壓力表輸入 5.0～10mA輸入 6.4～20mA輸入 7.0～5V輸入 8.1～5V輸入 9.用戶特殊要求的輸入 U.萬能輸入 |
||||||||||||||
|
0 |
8.變送輸出類型 無模擬變送輸出 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
9-10.外形結構類型 160×80 mm橫表 80×160 mm豎表 96×48 mm橫表 48×96 mm豎表 96×96 mm方表 |
||||||||||||||
|
N P |
11.配電電源類型 無直流電源輸出 帶24V/70mA直流電源輸出 |
|||||||||||||||
|
A D |
12.供電電源類型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
13.通訊接口類型 不帶通訊接口 RS232隔離通訊接口 RS485隔離通訊接口 |
|||||||||||||||
|
A |
O |
Z |
7 |
0 |
6 |
6 |
0 |
S |
9 |
P |
A |
0 |
標準選型舉例 |
