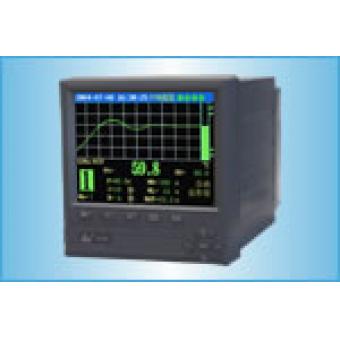

SWP-TSR200/L真彩流量/熱量積算無紙記錄儀商品描述：

主要特點 強大的流量積算功能

適配各種不同類型的流量、溫度、壓力傳感器。

可精確地對質量流量、體積流量、熱能、熱量等進行實時值測量與累積積算。

內置專用算法，可對飽和蒸汽、過熱蒸汽、熱水等介質進行測量計算。

可完成流量系數的自動演算與設置。

帶停電記錄及時間累計功能，帶月報表、日?qǐng)?bào)表、班報表功能。

最多5路全補償?shù)牧髁客ǖ?，最?6路無補償?shù)牧髁客ǖ馈?/font>

² 全新硬件結構、強抗擾設計

一體化鋁合金外殼、內部EMI抗干擾屏蔽隔離設計，完善的軟件功能，使TSR系列儀表可靠性更高。

² 顯示功能

采用高分辨率的10.4英寸TFT高亮度、寬視角真彩液晶顯示屏，屏幕尺寸大，顯示清晰。

² 大容量FLASH存儲

內部采用大容量Flash Memory存儲數據，最大可擴展到192Mbit。

² 多通道采集及輸出

提供最多16路全隔離全可切信號輸入、12路DC24V饋電和16路繼電器輸出。

提供最多4路的變送輸出、4路的頻率信號輸入。

通過組態設定，各通道可做為流量信號檢測通道，也可做為溫度、壓力補償信號檢測通道。

² 通信

提供帶光電隔離的RS-232或RS-485通訊接口，方便與上位機聯網通信。

支持外接微型打印機及USB存儲棒。

² 軟件功能強

帶通道運算功能、采集修正算法、內置漢字拼音輸入法。

主要技術指標

n 常用規格

安裝：安裝:嵌入式儀表盤安裝(垂直儀表盤)，卡條式固定架。允許向后最大傾斜30，左右水平。

儀表尺寸：288×288×240 mm

開孔尺寸：281^{+1 0}×281^{+1 0} mm

儀表盤厚度：2－6mm

n 輸入部分

輸入點數據和測量周期

型號	輸入	測量周期	記錄間隔時間
TSR202	2	250ms （刷新周期為1s）	1-240s
TSR204	4	500ms （刷新周期為1s）
TSR208	8	1s （刷新周期為1s）
TSR212	12
TSR216	16

輸入種類及測量量程、精度：

輸入種類	量程	測量量程	精度
DVC	0～20mV	-9999～99999	±0.1%
	0～100mV	-9999～99999	±0.1%
	0～5V	-9999～99999	±0.1%
	1～5V	-9999～99999	±0.1%
DCI	0～100mA	-9999～99999	±0.2%
DCI	4～20mA	-9999～99999	±0.2%
TC	S	-50.0～100.0℃	±3.7℃
	S	100.0～1768.0℃	±2℃
	B	0～1820.0℃	±2℃
	K	-50.0～1372.0℃	±2℃
	E	-50.0～1000.0℃	±2℃
	J	-50.0～1200.0℃	±2℃
	T	-199.90～320.00℃	±2℃
	Wer3-25	0.0～2300.0℃	±5℃
RTD	Pt100	-200.0～850.0℃	±1℃
RTD	Cu50	-50.00～150.00℃	±1℃
DI	DCV輸入（TTL）	OFF：2.4V以下 ON：2.4V以上
DI	接點輸入	接點：on/off
頻率	0－15KHZ	0~99999	±1

（標準運行條件：23±2℃, 55±10%RH，電源電壓90～260VAC，電源頻率50/60Hz±1%,預熱30分鐘以上，振動等對儀器動作無影響的狀態下的性能）

冷端補償：可采用儀表內置補償溫度、直接設置補償溫度、或指定通道值進行補償。

冷端補償精度：

S、B、Wre型： ±1℃

K、J、E、T型： ±1℃（0℃或以上測量時）

最大輸入電壓：

2VDC或以下的電壓量程及熱電偶：±10VDC（連續）

6VDC或以下的電壓量程：　±50VDC（連續）

輸入阻抗：

　　 2VDC或以下的電壓量程及熱電偶：10MΩ或以上

　 6VDC或以下的電壓量程：　約1MΩ

輸入外部阻抗

　　DC電壓，熱電偶輸入：2KΩ或以下

　　RTD輸入：1線10Ω以下（三線應相等）

輸入偏置電流：　 10nA或以下

共模最大干擾電壓： 250V　AC　rms(50/60 Hz)

共模抑制比（CMRR）： 120dB(50/60Hz±0.1%,500Ω不平衡，負端－接地端)

串模抑制比（NMRR）： 40Db(50/60 Hz±0.1%)

通道間最大干擾電壓： 250VAC　rms　（50/60 Hz）

通道間干涉： 120dB(輸入外部個部阻抗500Ω，輸入到其它通道的電壓為60V)

n 輸出部分

模擬量輸出：電流 0～10mA（負載≤750Ω）

4～20mA（負載≤500Ω）

電壓 0～5V （負載≥250KΩ）

1～5V （負載≥250KΩ）

開關量輸出：繼電器觸點容量： AC250V/5A或DC30V/5A（阻性負載）

SSR輸出 — 400V/0.05A

SSR輸出 — 5～24V/0.05A

饋電輸出： DC24V/25mA (隔離型限流輸出)

n 顯示部分

顯示器: 10.4”TFT彩色LCD（640×480點）

曲線/棒圖顯示顏色：16種顏色

背景色：默認為黑色，可設置成白色。

顯示種類：測量數據顯示（曲線顯示，數字顯示，棒圖顯示），總覽顯示，一覽顯示（當前報警一覽，報警歷史記錄一覽，儀表配置信息一覽，報表一覽），歷史追憶、流量屏顯示、掉電記錄顯示。

曲線顯示：

畫面組數：最多6組

　每組通道數：最多4個通道

　　波形更新周期：同記錄間隔時間

方向：縱向

　標尺數： 4－12等分

　　其它信息顯示：數值顯示，柵格，當前時間，記錄光標，時標、工位號、工程單位、通訊狀態、斷偶狀態。

數字顯示：

畫面通道數：雙通道或全通道

　更新率： 1秒

　顯示內容：測量值，工位號，單位，報警狀態，當前時間

總覽顯示：

更新率： 1秒

　顯示內容：所有通道測量值和報警狀態

一覽顯示：　　

顯示種類：顯示種類:報警一覽，信息一覽，

流量屏顯示流量屏顯示:

顯示內容：流量信號檢測值、補償溫度值、補償壓力值，以及這三個變量的變化趨勢曲線。

瞬瞬時流量值、瞬時熱能值

累累積流量值、累積熱能值

累累積范圍：0－99999999.999

報表顯報表顯示:

顯示種類:月報表，日?qǐng)?bào)表，班報表（每天最多分4個班）

掉電記錄顯示：　　

顯示內容：掉電次數、掉電總累計時間、最后96次的停電記錄。

n 記錄間隔

1秒——4分鐘之間以秒為單位共240檔可供選擇

n 報警功能

設定功能：每個通設定功能: 最多可以設定4個報警

報警種類：上/下限，可設延遲報警時間（0-7s，對所有通道有效）

顯示：報警發生后在數據顯示部分顯示狀態（報警種類），也可設置自動切換到當前報警一覽顯示畫面。

　保存：

保存信息：報警產生/解除時間，報警種類，報警點。

　　　　　保存記錄數：最多保存最新的120條信息

音響報警：可設置報警蜂鳴輸出，也可控制繼電器輸出驅動外部音響。

輸出：繼電器輸出點數：2、4或8、12

　　　　　動作：勵磁/非勵磁，保持/非保持

n 通信功能

媒體： RS-23 媒體: RS-232/RS-485

¨ 協議：MODBUS 或 SR-BUS

n 電源

額定電源電壓：　額定電源電壓: 220VAC +10-15％

使用電源電壓范圍： 90～260　VAC

額定電源頻率：　　 50～60　Hz

功耗： <30W

　　環境溫度：　　　　0～50℃

　　環境濕度：　　 20～80%　RH（5～40℃）

n 報警繼電器接點輸出（/J0-J16）

功能：報 功能: 報警時從背面進行繼電器輸出。

　輸出： 0-12路常開觸點。

特殊定制：0-6路常開和常閉觸點。

　　繼電器接點容量：繼點器接點容量：30V DC/5A （電阻負載），250V　AC（50/60 Hz）/ 5A

輸出形式：　　NO－C－NC（可選擇勵磁/非勵磁，AND/OR，保持/非操持）

n 串行口通信（/C2，/C3）

功能：通過主機進行控制和設定，將數據輸出到主機。

媒體：符合EIA　RS－232（/C2）或RS－485（2線）（/C3）

　　協議：專用協議或Modbus RTU協議

　　同步方式：起/停同步式

　　通信方式（RS-485）：2線式半雙工多點連接

（1：N，N＝1～32）

傳輸速度： 1200,2400,4800,9600,19200,38400， 57600bps

數據長度： 8 bits

停止位：　 1bit

奇偶校驗：　　最遠通信距離：　 1.2　km(RS-485)

　　通信模式：專用協議的輸入輸出是ASCII碼，MODBUS協議是二進制方式。

　　Modbus通信：　動作方式：RTU　SLAVE

n 壓縮輸入端子（/H2）

輸入端子采用壓緊輸入端子

n 運算功能

非采集通道可進行運算（＋、－、×、÷），還可以在運算通道進行曲線/數字顯示記錄。

n 報表功能

報表種類：班報（最多4個班），日?qǐng)?bào)，月報

n 24V DC變送器用電源輸出（/P1-/P6）

輸出電壓: 22 輸出電壓：22.8～25.2V DC(額定負載電流時)

　　額定輸出電流：　 4～20mA

最大輸出電流：　 25 mA　DC(隔離型限流輸出)

60 mA DC (特殊定制)

　　允許導線電阻：　 RL＜（17.8變送器最小動作電壓）/0.02A （不含250Ω負載分流電阻的電壓降）

　　最大接線長度：　 2　km（使用CEV電纜時）

　　絕緣電阻：　　　輸出?。”倔w接地之間，

20MΩ或以上（500V　DC）

　　耐電壓：　

輸出－本體接地之間：

500V AC（50/60Hz；i＝10mA）；1分鐘

跨接輸出端子：

500V AC（50/60Hz；i＝10mA）；1分鐘

n 打印功能

可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機(如LQ-300K)，打印歷史數據或曲線。

n 屏保功能

可設置在連續無按鍵一定時間后，關閉或調暗屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復正常屏幕顯示

n 語言中文（簡體或繁體）

n 重量約 10000g

n 存儲功能

測量數據：測量數據: 4bytes/1個數據

記錄數據： 4bytes/1個通道記錄點(記錄相應間隔時間內出現的最大、最小值)

　存儲容量： 64Mbit (最大192Mbit)

選型表

型號	規格代碼			附加規格代碼	說明
SWP-TSR2	□□ -□-□ /□			/□□	SWP-TSR200 系列中長圖無紙記錄儀
采集通道數	02～16				可選2～16通道
存儲器容量		-1			64 Mbit (標準配置)
		-2 -3			128 Mbit
		-2 -3			192 Mbit
顯示語言			-0		簡體中文（標準配置）
顯示語言			-2		繁體中文
流量積算功能			/L		帶流量積算功能
附加規格				/J（1—16）	常開觸點繼電器輸出路數
				/JB（1—8）	常開/常閉觸點繼電器輸出路數
				/P（1-6）	DC24V饋電路數
				/C2	RS-232接口 *1
				/C3	RS-485接口 *1
				/AO（1—4）	變送輸出通道數
				/F（1—4）	頻率輸入通道數

*1不能同時指定/C2、/C3，使用微型打印機時，必須配置RS-232接口。

如：SWP—TSR206—2-0/L/J4/C2 表示外形尺寸288*288*240的6路簡體中文版SWP—TSR200系列真彩中長圖流量積算無紙記錄儀，帶4個繼電器常開觸點輸出，帶RS—232通訊接口，配置128Mbit內存。

擴展I/O卡及其它配件

型號	代碼	說明
SWP—TSR—PW	□	電源板，可帶6路DC24V饋電輸入（0—6）
SWP—TSR—AI	□	多通道全隔離全可切輸入卡（1—8）
SWP—TSR—FI	□	多通道全隔離頻率輸入卡（0—4）
SWP—TSR—AO	□	多通道全隔離模擬輸出卡（1—4）
SWP—TSR—USB	□	USB存儲棒（1：64Mb，2：128Mb）

型號	代碼			附加規格代碼		說明
SWP—TSR200—M	-□ -□ /□			/□□		SWP—TSR200系列主板
存儲器容量		-1				64 Mbit (標準配置)
		-2				128 Mbit
		-3				192 Mbit
顯示語言			-0			簡體中文（標準配置）
			-2			繁體中文
流量積算功能			/L			帶流量積算功能
附加規格					/C2	RS—232接口 *1
					/C3	RS—485接口 *1
