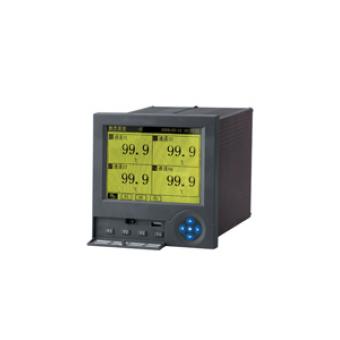

AOR3000B系列無紙記錄儀具有16個模擬量輸入，最多可帶4個模擬量輸出，16個報警輸出（可組態）和PID控制算法，流量累積等功能。
適用于溫度、壓力、流量等工業過程參數的測量、顯示和精確控制。
功能特點
AOR3000B無紙記錄儀顯示信息量大、操作簡單、界面友好，下面是AOR3000B無紙記錄儀的主要功能特點：
日常維護工作量非常小，運行費用低；
采用160*128點陣、可選擇高亮度黃底黑字、高亮度藍底白字液晶屏，LED背光、畫面清晰；
采用高速、高性能微處理器，可以同時實現對16路信號的檢測、記錄、顯示和報警；
采用大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；根據記錄間隔的不同，可存儲XX個小時至XXX天的數據（具體計算方式見技術指標）；
萬能輸入，可同時輸入多種信號，無需更換模塊，通過儀表組態即可：
（1）標準Ⅱ型、Ⅲ型信號：0～10ｍＡDC，0～5ＶDC，1～5ＶDC，4～20ｍＡDC；
（2）熱電偶：包括常用的Ｂ、E、Ｊ、Ｋ、S、Ｔ等六種型號；
（3）熱電阻：包括Pt100、Cu50等兩種型號；
（4）毫伏信號：0～20mV，0～100mV；
（5）電阻信號：0～350Ω；
（6）頻率信號；
（7）還可根據用戶要求定制各種特殊信號輸入模塊；
顯示工程量數據的數值范圍更寬，可顯示5位數值：-19999～30000；
可以組態、顯示通道號，工程單位，流量累積、溫壓補償?shù)龋?/span>
擁有多種高級算法，對水、油、液體、一般氣體、蒸汽、天然氣等流量參數進行累積、溫壓補償；
具有報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；
顯示精度高：數字、曲線及棒圖顯示基本誤差為±0.2%FS；
具有數據轉存功能，可選U盤存儲器，通過計算機USB接口接口讀取和分析數據；
具有標準串行通訊接口： RS485和 RS
采用標準開放的Modbus通訊協議，除本公司的上位機管理軟件外，本儀表還支持iFIX、組態王、MCGS等流行專業組態軟件；
采用新型開關電源，能在交流電源85VAC～265VAC范圍內正常工作；
提供變送器+24VDC供電電源，簡化了系統，節約了費用；
主要技術指標
顯示器： 160×128點陣式圖形液晶顯示，LED背光
基本誤差： ±0.2%F.S
輸入規格： 萬能輸入： 1～16通道信號輸入，板間全隔離，隔離電壓大于400V。
電 壓：(0～5)V、(1～5)V、mV信號
電 流：(0～10)mA、(4～20)mA
熱電阻： Pt100、Cu50
熱電偶： B、S、K、E、T、J
頻 率： 0～10KHz
|
澳泰自動化AOR3000B系列萬能輸入量程表 |
||||||
|
輸入類型 |
量程范圍 |
輸入類型 |
量程范圍 |
|||
|
Ⅱ型：0～10mA，0～5V |
-19999～30000 |
熱 |
B型 |
500～ |
||
|
Ⅲ型：4～20mA，1～5V |
-19999～30000 |
S型 |
-100～ |
|||
|
20mV |
-19999～30000 |
K型 |
-100～ |
|||
|
100mV |
-19999～30000 |
E型 |
-100～ |
|||
|
熱 |
Cu50 |
-50～ |
J型 |
-100～ |
||
|
Pt100 |
-200～ |
T型 |
-100～ |
|||
|
電阻0～350Ω |
-19999～30000 |
|||||
輸出規格： 傳感器配電：24VDC 電流<200mA。
1-16路可組態繼電器觸點輸出，觸點容量為
報警輸出：上上限、上限、下限、下下限；
補償運算： 蒸汽……… 根據IFC67公式計算蒸汽密度補償蒸汽的質量流量。
一般氣體.. 溫度、壓力補償測量標準體積流量。
天然氣….. 溫度、壓力補償測量標準體積流量。
液體……… 溫度補償測量標準體積流量或質量流量。
補償范圍： 蒸汽：壓力 0.1～4.5MPa 溫度 100～500℃
密度 0.1～100Kg/m3 比焓 2508～3224KJ/Kg
一般氣體：壓力 0～60MPa 溫度 -100～500℃
液體：溫度 －100～500℃
累積范圍： 13位累計數值 0～9999999999999
通訊： 通訊接口：RS232或RS485
波特率：1200、2400、9600、57600
內部存儲容量： 默認32Mbit,有64 Mbit、96 Mbit可選
記錄時間： 記錄間隔：1-240秒可選。
記錄時間：XX小時/筆（記錄間隔1秒）～XXX天/筆（記錄間隔4分）
天 記錄時間=
（內部存儲容量×1024-5120）×1024×記錄間隔
通道數×8×24×3600×n×m
數據備份和轉存： 128～512M U盤可選
熱電偶冷端補償誤差：±
斷電保護時間： 內置FLASH存儲器保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。
供電電源： 開關電源 85VAC～265VAC，50Hz±5%
環境溫度： 0～40℃
本儀表采用金屬外殼,允許在一定電磁干擾的場合使用。本儀表水平安裝在儀表板上。
接線方式
AOR3000B共有5個板卡插槽，插槽1-4可選用輸入板卡，輸出板卡，頻率板卡；插槽5為可帶8個報警的板卡插槽，如需要增加報警數9-16，可以占用插槽4，但這時模擬輸入加輸出最大數量會減少為12個。
