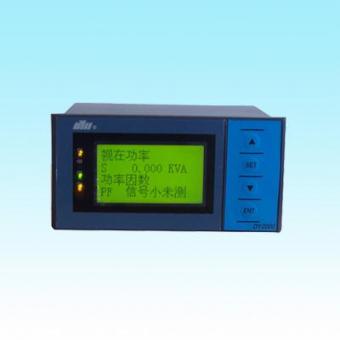

Y2000液晶顯示位置/比例（閥位反饋）PID調節數字儀表
一、主要特點：
1. 圖形液晶顯示技術，全中文菜單，操作方便。
2. 調節器帶伺服放大器功能，直接控制電動執行機構。
3. SSR輸出的儀表具有過流保護功能。
4. 可同時帶測量信號變送輸出。
圖形液晶顯示技術，全中文菜單，操作方便。調節器帶伺服放大器功能，直接控制電動執行機構。輸出的儀表具有過流保護功能?？赏瑫r帶測量信號變送輸出。
二、 DY2000液晶顯示位置/比例（閥位反饋）PID調節數字儀表接線圖
注：1.本儀表所帶的饋電通常為24VDC，當閥位信號為電位器時儀表帶5VDC饋電輸出。
2.“繼電器控制輸出”儀表繼電器負載≤100W；“可控硅控制輸出”儀表可控硅負載≤250W。
三、DY2000 液晶顯示位置/比例（閥位反饋）PID調節數字儀表型譜
| 型 譜 |
說 明 |
|||||||||||||
| DY |
大延牌智能型儀表 |
|||||||||||||
|
|
2 |
SMT+開關電源(AC:85V～265V 50/60Hz) |
||||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
||||||||||||
| 2 |
(80×160×115) mm |
|||||||||||||
| 9 |
(96×96×112) mm |
|||||||||||||
|
|
FL |
液晶顯示位置/比例（閥位反饋）PID調節數字儀表 |
||||||||||||
|
|
|
缺省為黃色背光 |
||||||||||||
| B |
藍色背光 |
|||||||||||||
|
|
S |
SSR輸出 |
||||||||||||
| R |
繼電器輸出 |
|||||||||||||
|
|
0 |
無輸出 |
||||||||||||
| 1 |
報警（O1） |
|||||||||||||
| 2 |
報警（O1）+報警（O4） |
|||||||||||||
| 3 |
報警（O1）+（4～20）mA變送輸出（O4） |
|||||||||||||
| 4 |
報警（O1）+（1～5）V變送輸出（O4） |
|||||||||||||
| 5 |
通訊（O1）+報警（O4） |
|||||||||||||
| 6 |
通訊（O1）+（4～20）mA變送輸出（O4） |
|||||||||||||
| 7 |
通訊（O1）+（1～5）V變送輸出（O4） |
|||||||||||||
| 9 |
用戶特殊要求的輸出 |
|||||||||||||
| 2 |
閥位信號：電位器，加5VDC輸出 |
|||||||||||||
| 6 |
閥位信號：（4～20）mA |
|||||||||||||
| 8 |
閥位信號：（1～5）V |
|||||||||||||
| 9 |
用戶特殊要求 |
|||||||||||||
| 0 |
輸入信號類型由用戶自由選擇，出廠時設定在（1～5）V |
|||||||||||||
| 1 |
適配K、B、J、E、T、S、R熱電偶 |
|||||||||||||
| 2 |
適配Pt100、Cu50熱電阻 |
|||||||||||||
| 3 |
適配霍爾變送器mV，量程自由設定 |
|||||||||||||
| 4 |
適配遠傳壓力表（30～350）Ω，量程自由設定 |
|||||||||||||
| 6 |
適配（4～20）mA輸入，量程自由設定 |
|||||||||||||
| 8 |
適配（1～5）V輸入，量程自由設定 |
|||||||||||||
| 9 |
用戶特殊要求的分度號 |
|||||||||||||
|
|
缺省為220VAC供電 |
|||||||||||||
| D |
24VDC供電 |
|||||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
||||||||||||
| P |
附加24VDC饋電電源輸出 |
|||||||||||||
| 缺省為不帶串行通訊接口 |
||||||||||||||
| 2 |
RS232串行通訊接口 |
|||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
|||||||||||||
| M |
Modbus協議 |
|||||||||||||
