設定范圍:
設定值(SV) :等同溫度范圍值
加熱側比例帶(P) :1 一量程或 0.1 —量程(溫度輸入)*1
制冷側比例帶(PC) :加熱側比例帶的 1— 1000%
積分時間(I) : 1-3600sec*2
微分時間(D) : 1-3600sec*3
限制積分動作生效范圍(ARW):比例帶的 1 — 100%*4
加熱側比例周期 1 — 100sec (模擬量輸出時為1)
制冷側比例周期 1 — 100sec
不感帶:-10O - 10 或-10.0 - +10.0℃[O F](溫度輸入)
量程的 -10 - +10.0% (電壓 / 電流輸入 )* 5
*1.如果比例帶同積分時間都設定為 0℃ 即成 ON-OFF 動作
*2.如果積分時間設定為 0sec, 即成 PD 動作
*3.如果微分時間設定為 0sec, 即成 PI 動作
*4.如果限制積分動作生效范圍設為 0%,D 動作則成 OFF
*5.如果不感帶設定為負,則成重疊
說明
供電電源:100~240VAC,50/60HZ

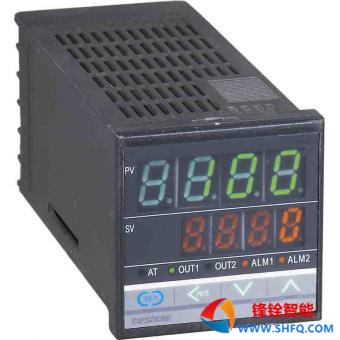

顯示:雙排四位數
指示精度:(指示值的±0.5%FUS 或
±1℃度中較大一個)±1位以下
輸入類型:
熱電偶:K、E、J、T、B、S、Wu-Re 3-25
熱電阻:Pt100、Cu50
模擬量:
DC 0~20mV、0~50mV、0~400Ω
主輸出OUT1:
繼電器 250VAC/5A
脈沖電壓:12VDC(用于接固態繼電器)
可控硅觸發
類比電流:0~10mADC, 4~20mADC
副輸出OUT2:
繼電器 250VAC/5A
脈沖電壓:12VDC(用于接固態繼電器)
報警1/2輸出:
繼電器 250VAC/5A
動作類型:加熱或冷卻,加熱及冷卻
控制類型:開/關,PID自整定
報警模式:19種
操作環境:溫度0~50℃ 濕度45~85RH%
