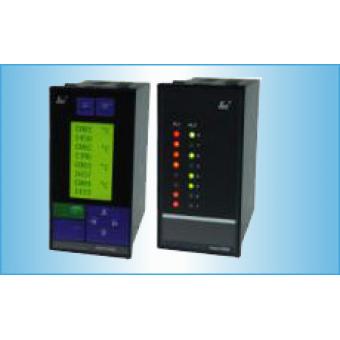

SWP-LCD-MD多通道巡檢控制儀
|
|
SWP-LCD-M多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。
|
|
一、儀表特點：
|
|
1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現萬能輸入。
|
|
2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。
|
|
3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。
|
|
二、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
|
||||||||||||||||||
|
|
三、SWP-LCD-M系列多通道巡檢測量控制儀型譜表
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
★ 控制作用
|
||||||||||||
|
|
★ 輸入類型
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
★ 報警方式
|
||||||||
|
|
★ 通訊方式
|
||||||||||||
|
|
★ 輸出方式
|
||||||||||||||
|
|
注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。分別控制／報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相獨立或各通道均有一組相互獨立的變送輸出信號。
|
|
★ 型號舉例：
|
|
①SWP-LCD-M814-21-08-HL-K-W-S
|
|
十六路巡檢統一控制/報警輸出，通訊方式為RS-232，輸出方式為繼電器輸入，輸入類型為Pt100，第一報警為上限報警，第二報警為下限報警，帶報警保持功能，DC24V供電，豎表。
|
|
②SWP-LCD-M808-81-10-L-H-K-T
|
|
八路巡檢分別控制/報警輸出，通訊方式為RS-485，輸出方式為繼電器輸入，輸入類型為Cu50，第一報警為下限報警，第二報警為上限報警，AC90～265V供電（開關電源），橫表。
|
|
二、 特殊技術參數
|
||||||||||||||
|
|
三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)
|
|||||||
|
|
四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
