產品概述

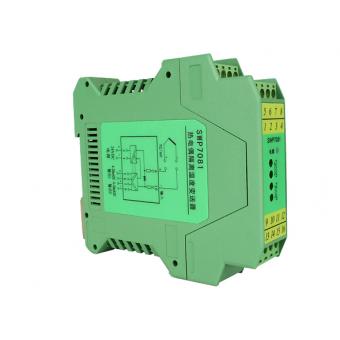

SWP-7000系列熱電偶/熱電阻隔離溫度變送器，將現場熱電偶、毫伏信號或熱電阻信號轉換成4-20mA信號，隔離傳送到控制室。該產品需要獨立供電，電源、輸入和輸出三隔離。
|
|
說 明
|
||||||||||||||||||||||||
|
通道數
|
一進二出
|
||||||||||||||||||||||||
|
電源
|
20～35VDC
|
||||||||||||||||||||||||
|
功耗
|
約2.4W（24V電源@20mA輸入/輸出）
|
||||||||||||||||||||||||
|
危險區信號輸入信號
|
熱電偶
二線制、三線制熱電阻
|
||||||||||||||||||||||||
|
安全區輸出
|
全隔離二路4～20mA/1～5V DC
負載電阻： 0～800Ω（4～20mA） ≥10KΩ（1～ 5 V ）
|
||||||||||||||||||||||||
|
電源保護
|
電源反向保護
|
||||||||||||||||||||||||
|
輸出精度
|
0.2%F.S
|
||||||||||||||||||||||||
|
溫度漂移
|
0.01%F.S/10℃
|
||||||||||||||||||||||||
|
儀表結構
|
ABS塑殼結構
|
||||||||||||||||||||||||
|
重量
|
約150ｇ
|
||||||||||||||||||||||||
|
適用現場信號
|
熱電偶、熱電阻、毫伏信號
|
