說 明
|
|
防爆標記
|
[Exia]ⅡC
|
|
適應場所
|
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。
|
|
電源
|
20～35VDC
|
|
危險區信號輸入
|
開關、接近開關
配電電壓：≈8V（開路時）短路電流：≈8mA
|
|
安全區信號輸出
|
繼電器輸出特性：
響應時間：≤20ms
驅動能力：250V，a.c.,2A或30V，d.c.,2A，電阻性負載
晶體管輸出特性：
外部供電：≤40V,d.c.，電流輸出：≤40mA（有短路保護）
晶體管集電集輸出：高電平：VCC, 低電平：≤2.5V
晶體管發射極輸出：高電平：VCC-2.5V,低電平：≤0.5V
|
|
輸入和輸出特性（設置為同相控制時）
|
現場開關閉合或輸入回路電流>2.1mA,輸出晶體管導通,通道綠色指示燈亮
現場開關開路或輸入回路電流<1.2mA,輸出晶體管不導通, 通道綠色指示燈滅
|
|
輸入和輸出正反相控制設置
|
K2置為OFF時為開啟斷線檢測功能，為ON時關閉斷線檢測功能。
注：當以開關為輸入信號，需要斷線檢測時，須在開關兩端并聯10KΩ電阻。
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求
|
|
使用環境溫度
|
-20～+60℃
|
|
連接的現場設備
|
符合DIN19234的NAMUR接近開關、開關等現場設備（包括本安型的壓力開關、溫度開關、液位開關等）
|
|
型號規格
|
說明
|
|
|

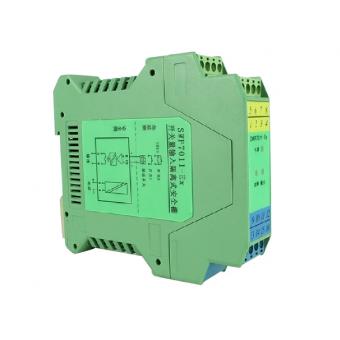

SWP7011-Ex
|
一進一出
|
危險區輸入：開關、接近開關輸入
安全區輸出：繼電器輸出
|
|
SWP7111-Ex
|
一進二出
|
|
|
SWP7018-Ex
|
二進二出
|
|
|
SWP7013-Ex
|
一進一出
|
危險區輸入：開關、接近開關輸入
安全區輸出：晶體管輸出
|
|
SWP7113-Ex
|
一進二出
|
|
|
SWP7019-Ex
|
二進二出
|
|
